Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE, ISO
Número do modelo: HCA510-20-N
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: 335 USD/pcs
Detalhes da embalagem: caixa
Tempo de entrega: 7 dias da palavra
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 500 PCS/Month
Medida da escala: |
± 5° a 60° |
Medida da linha central: |
X/XY |
Resolução: |
0.001 graus |
Medida da precisão: |
0.005deg |
estabilidade a longo prazo: |
0.01deg |
Temp.coefficient zero: |
±0.002°/℃ |
Medida da escala: |
± 5° a 60° |
Medida da linha central: |
X/XY |
Resolução: |
0.001 graus |
Medida da precisão: |
0.005deg |
estabilidade a longo prazo: |
0.01deg |
Temp.coefficient zero: |
±0.002°/℃ |

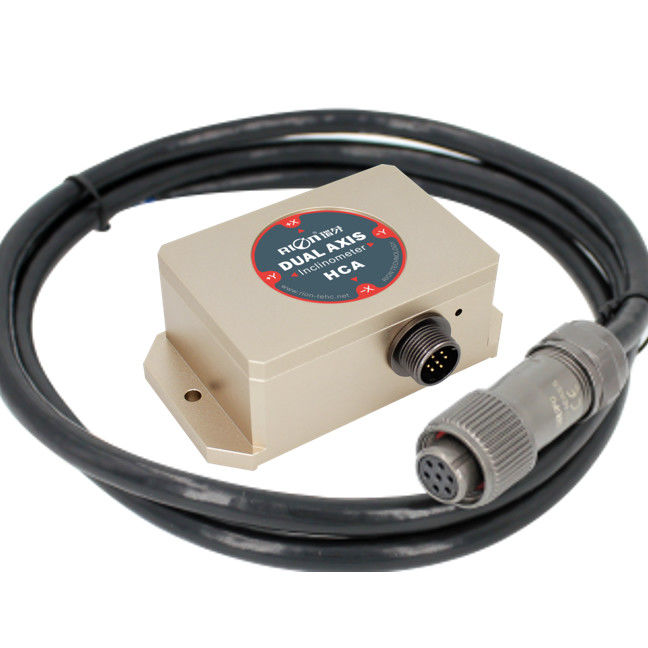

HCA510 Sensor de inclinação de estrutura antiga Alta precisão de medição Ângulo de mergulho de segurança
O HCA518T/HCA528T-N é um inclinômetro de alto nível de precisão de um/dual eixo que possui uma saída eletrônica industrial padrão de 4~20mA, permitindo transmissão de longa distância de até 2000 metros.Utilizando a mais recente tecnologia MEMS, oferece uma compensação e uma correcção precisas dos erros de temperatura e de não-linearidade, com um intervalo de medição pequeno e uma precisão máxima de até 0,003° (para especificações de intervalo de medição maiores),Por favor, consulte os dados técnicos do produto).
Os inclinômetros HCA518T e HCA528T incorporam a tecnologia de compensação dinâmica de zero teste para garantir um arranque rápido, alta resolução e dados estáveis,com excelente resistência a choques e vibraçõesO circuito anti-RF incorporado aumenta a resistência do sinal de saída às interferências.Este produto supera os produtos similares do mercado em termos de especificações técnicas de software e de fiabilidade.Emprega um MCU de nível de aplicação de ponta, um PCB tri-proof, cabos importados e um gabinete metálico blindado a alta temperatura,Todos concebidos para melhorar o desempenho a nível industrial e garantir uma operação segura e duradoura em ambientes adversos.
▶Aplicação
★ Nivelação do equipamento do veículo
★ Monitorização de pontes e barragens
★ Protecção da segurança da plataforma em alta altitude
★ Controle do ângulo do equipamento médico
★ Navegação de atitude da plataforma de perfuração subterrânea
★ Nivelação da largura e largura do caminho-de-ferro
★ Medição da direcção com base no ângulo de inclinação
★ Monitorização da inclinação do equipamento geológico
★ Máquinas e aparelhos de mineração, de perfuração de petróleo
★ Controle do nível do equipamento
★ Controle de alinhamento, controle de curva
★ Medição do ângulo de inclinação da antena de comunicação por satélite direccional
▶DADOS Técnicos
| HCA518T/HCA528T-N | CONDIÇÃO | Parâmetros | UNIT | ||||
| Intervalo de medição | ± 10 | ± 30 | ± 60 | ± 90 | ° | ||
| Eixo de medição | X/XY | X/XY | X/XY | X/XY | eixo | ||
| Saída zero | 0° de saída | 12 | 12 | 12 | 12 | mA | |
| Resolução | 0.001 | 0.001 | 0.001 | 0.001 | ° | ||
| Precisão de medição | MAXE | Temperatura do quarto. | 0.005 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Temperatura do quarto. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Coeficiente de temperatura zero | -40°C a 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C | |
| Poder no tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Coeficiente de sensibilidade à temperatura | 20 Hz | ||||||
| EMC | De acordo com a EN61000 e a GBT17626 | ||||||
| MTBF | ≥ 50000 horas/voltas | ||||||
| Resistência ao isolamento | ≥ 100 MΩ | ||||||
| A prova de choques | 100g@11ms,3 Direção axial (meio sinusoide) | ||||||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||||||
| Vidro de protecção | IP67 | ||||||
| Cabos | Configuração padrão: comprimento de 2 m, resistente ao desgaste, à alta temperatura, cabo blindado 7P * conector de aviação de 6,8 mm, peso do cabo ≤ 110 g | ||||||
| Peso | ≤ 250 g (excluindo o cabo) | ||||||
▶Características
★ Medição da inclinação do eixo único / duplo
★ Distância ± 1° ± 90° opcional
★ Precisão: Ver dados técnicos
★ Entrada de voltagem larga 936V
★ Modo de saída 0 5 V
★ Funcionamento a altas temperaturas -40 °C+ 85 °C
★ Proteção IP67
★ Alta resistência às vibrações > 2000 g
★ Alta resolução 0,001 °
★ Dimensões pequenas L90 × W59 × H34mm
