Destacar:
Sensor do ângulo de inclinação do controle da curva
, Sensor do ângulo de inclinação do ISO
, Inclinômetro Geological do sensor da inclinação do equipamento
Equipamento geológico Alinhamento do sensor de ângulo de inclinação / controlo da curva
Monitorização da inclinação do equipamento geológico Sensor de inclinação do ângulo de inclinação Controle de alinhamento Controle de curva
▶Características
★ Medição da inclinação do eixo único / duplo ★ Distância ±1 ± 60 ° opcional
★ Precisão: consultar os dados técnicos ★ Entrada de voltagem larga 11,536V
★ Modo de saída 4~20mA ★ Função a alta temperatura -40°+ 85°C
★ Proteção IP67 ★ Alta resistência a vibrações > 2000g
★ Alta resolução 0,001 ° ★ Pequeno tamanho L90mm × W59mm × H34mm (personalizável)
▶Aplicação
★ Nívelamento de veículos equipados ★ Monitorização de pontes e barragens
★ Proteção de segurança de plataforma em alta altitude ★ Controle do ângulo do equipamento médico
Navegação de posição da plataforma de perfuração subterrânea
★ Medição da direcção com base no ângulo de inclinação ★ Monitorização da inclinação do equipamento geológico
★ Máquinas de mineração, equipamento de perfuração de petróleo ★ Controle do nível do equipamento
★ Controle de alinhamento, controlo de curvas
★ Medição do ângulo de inclinação da antena de comunicação por satélite direccional

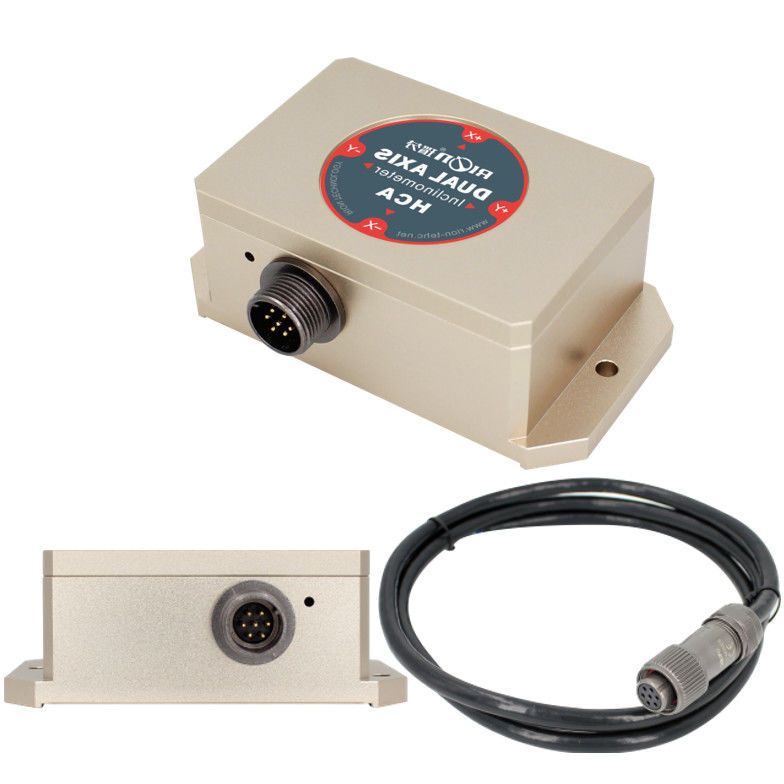

HCA518T/HCA528T-N é um inclinômetro de eixo único / duplo de alta precisão, a saída adota a interface eletrônica padrão da indústria 4 ~ 20mA, pode ser transmissão de longa distância de até 2000 metros.O produto utiliza as mais recentes tecnologias MEMS para a produção, efectuou uma compensação e correcção precisas do erro de temperatura e do erro de não-linearidade, pequeno intervalo de medição e a maior precisão até 0,003 ° (maior índice de intervalo de medição,Por favor, consulte os dados técnicos do produto),
O inclinômetro HCA518T e HCA528T utilizam a tecnologia de compensação de teste dinâmico zero para garantir o lançamento rápido do produto, alta resolução, dados estáveis, boa capacidade de suportar choques e vibrações, anti-RF incorporado,Adopta um circuito de interferência anti-electromagnética para garantir que o sinal de saída tenha uma interferência mais elevada Além disso, este produto é melhor do que o produto similar do mercado em termos de dados técnicos de software, em termos de fiabilidade e estabilidade, o produto também utiliza o MCU de nível de aplicação de ponta,Placas de PCB de triprotecção, cabos importados, gabinetes metálicos protegidos contra grandes temperaturas e outras medidas destinadas a melhorar o nível industrial dos produtos,para garantir que o produto pode ser de longa duração e segurança operação extraordinária em ambientes adversos.
▶DADOS Técnicos
| HCA518T/HCA528T-N |
CONDIÇÃO |
Parâmetros |
UNIT |
| Intervalo de medição |
|
± 10 |
± 30 |
± 60 |
± 90 |
° |
| Eixo de medição |
|
X/XY |
X/XY |
X/XY |
X/XY |
eixo |
| Saída zero |
0° de saída |
12 |
12 |
12 |
12 |
mA |
| Resolução |
|
0.001 |
0.001 |
0.001 |
0.001 |
° |
| Precisão de medição |
MAXE |
Temperatura do quarto. |
0.005 |
0.01 |
0.02 |
0.03 |
° |
| RMSE |
Temperatura do quarto. |
0.003 |
0.003 |
0.005 |
0.008 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
°/°C |
| Coeficiente de sensibilidade à temperatura |
-40°C a 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Poder no tempo |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Coeficiente de sensibilidade à temperatura |
20 Hz |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 50000 horas/voltas |
| Resistência ao isolamento |
≥ 100 MΩ |
| A prova de choques |
100 g@11 ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Vidro de protecção |
IP67 |
| Cabos |
Configuração padrão: comprimento de 2 m, resistente ao desgaste, à alta temperatura, cabo blindado 7P * conector de aviação de 6,8 mm, peso do cabo ≤ 110 g |
| Peso |
≤ 250 g (excluindo o cabo) |
▶Parâmetros mecânicos
○ Conector:conector de aviação
(1m de cabo de condução direta pode ser personalizado)
○ Nível de proteção: IP67
○ Material da casca: oxidação do escudo de liga de alumínio
○ Instalação: Três parafusos M4
