Detalhes do produto
Lugar de origem: Guangdong, China
Marca: Rion
Certificação: CE
Número do modelo: HDA436T-232-S
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $100/Pieces 1-9 Pieces
Detalhes da embalagem: Caixa
Tempo de entrega: 7
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 5000/mês
Produção: |
RS232/RS485/TTL/CAN |
Fornecimento de energia: |
9~36v |
precisão dinâmica: |
0.1deg |
Resolução: |
0.01deg |
A prova de água: |
IP67 |
precisão estática: |
0.05deg |
Escala da aceleração: |
±8g |
Escala do giroscópio: |
±250°/s |
Produção: |
RS232/RS485/TTL/CAN |
Fornecimento de energia: |
9~36v |
precisão dinâmica: |
0.1deg |
Resolução: |
0.01deg |
A prova de água: |
IP67 |
precisão estática: |
0.05deg |
Escala da aceleração: |
±8g |
Escala do giroscópio: |
±250°/s |
Novo Inclinômetro Dinâmico Sensor de Ângulo Anti-Vibração de Baixo Preço
▶ Características-chave
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimute ± 180°)
★ Precisão dinâmica: ± 0,1°
★ entrada de tensão de 9~6V de corrente contínua
★ Funcionamento a temperatura elevada -40°C a + 85°C
★ Resolução 0,01°
★ Nível de protecção IP67
★ Alto desempenho anti-vibração > 2000 g
★ Tamanho: L72×W47×H22,5 mm
▶ DESCRIÇÃO DO PRODUTO
HDA436T, uma nova geração de sensor de inclinação dinâmica digital MEMS lançado pela RION Technology.e adequado para a medição do ângulo de inclinação sob movimento ou vibraçãoO.HDA436T possui um sensor de aceleração e giroscópio de alta precisão e integra o algoritmo de filtro Carman, que pode medir os dados de movimento em tempo real do portador sob movimento ou vibração.Os modos de saída de sinal, tais como RS485 / RS232 / TTL são opcionais, e a escalabilidade é forte.
Este produto adota o princípio de medição sem contato, que pode produzir a posição e inclinação atuais em tempo real.É simples de usar e não precisa recuperar as alterações relativas das duas superfícies.Unidades AD de alta precisão e giroscópio de alta precisão integradas internamente para compensar o acoplamento não linear e ortogonal, a deriva de temperatura e a aceleração centrífuga em tempo real;Eliminar muito os erros centrífugos causados pela interferência da aceleração do movimento, melhorar a precisão da medição dinâmica do produto; adaptar-se a movimentos complexos a longo prazo Trabalhar em locais e ambientes adversos.O produto é um sensor de medição dinâmico e estático de dois modos, com forte resistência a interferências electromagnéticas externasÉ uma escolha ideal para a postura de medição de controlo de automação industrial.
▶ APLICAÇÃO DO PRODUTO
★ Monitorização de locomotivas ferroviárias
★ Equipamento de perfuração de petróleo
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
★ Aplicação de abertura de tubos de escudo
★ Detecção da posição do veículo de comunicação por satélite
★ Medição da orientação com base no ângulo de inclinação

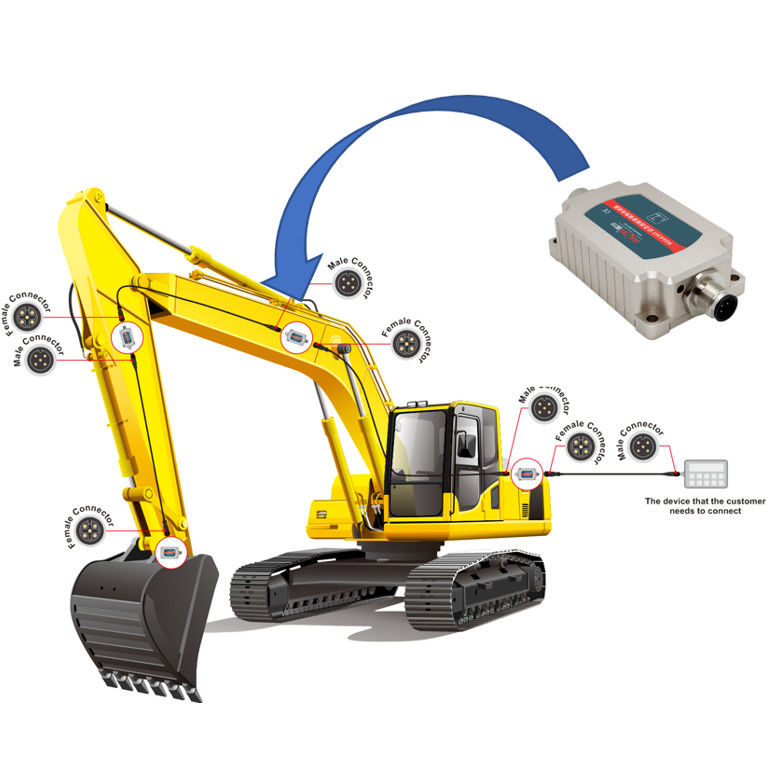

★ Medidas de inclinação de várias máquinas de engenharia
Dados técnicos
| HDA436T | CONDIÇÃO | INDEXO | |
| Intervalo de medição | - |
Rolar ±180°, inclinação ±90°, azimute ±180° (o valor inicial no momento da desactivação é de 0°) |
|
| Eixo de medição | - | Eixo X / Eixo Y / Eixo Z | |
| Resolução | - | 00,01° | |
| Precisão estática | @ 25°C | ± 0,05° | |
| Precisão dinâmica ((RMS)) | @ 25°C | ± 0,1° | |
| Giroscópio | Distância | - | ± 250°/s |
| Estabilidade de desvio zero (média de 10 s) | - | 8.5°/h | |
| Inestabilidade de Bias Zero (Allan) | - | 4.5°/h | |
| Coeficiente de marcha aleatória do ângulo (allann) | - | 0.25°/quadrado ((h) | |
| Aceleração | Distância | - | ± 8 g |
| Estabilidade de viés (média de 10s) | - | 00,02 mg | |
| Inestabilidade do Bias | - | 00,005 mg | |
| Coeficiente de marcha aleatória da velocidade (allon) | - | 0.005m/s/h | |
| Coeficiente de temperatura do ponto zero | -40°C a 85°C | ± 0,01°/°C | |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 100 ppm/°C | |
| Tempo de arranque | 1S | ||
| Tempo de resposta | 0.01S | ||
| sinal de saída | RS485/RS232/TTL | ||
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | ||
| MTBF | ≥ 98000 horas / hora | ||
| Resistência ao isolamento | ≥ 100 Megohm | ||
| Resistência ao impacto | 100 g @ 11 ms,3 direcção axial (meio sinusoide) | ||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||
| Nível impermeável | IP67 | ||
| Cabos | Padrão sem cablagem, ficheiro de aviação M12 opcional de 2 m com cabo de PVC não blindado | ||
| Peso | ≤ 165 g (excluindo cabos) | ||
DIMENSÃO
MÉTODO DE INSTALAÇÃO
