Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE, ISO
Número do modelo: ACA628T-10
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: Caixa
Tempo de entrega: 10 dias
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 1000/month
Medida da escala: |
1~30° |
Medida da linha central: |
única ou linha central dupla |
Resolução: |
0.0007° |
Tração da temperatura: |
0.0005°/℃ |
estabilidade a longo prazo: |
0.01°~0.04° |
Peso: |
235g |
Função: |
medida precisa do ângulo |
Frequência da resposta: |
20Hz |
Medida da escala: |
1~30° |
Medida da linha central: |
única ou linha central dupla |
Resolução: |
0.0007° |
Tração da temperatura: |
0.0005°/℃ |
estabilidade a longo prazo: |
0.01°~0.04° |
Peso: |
235g |
Função: |
medida precisa do ângulo |
Frequência da resposta: |
20Hz |

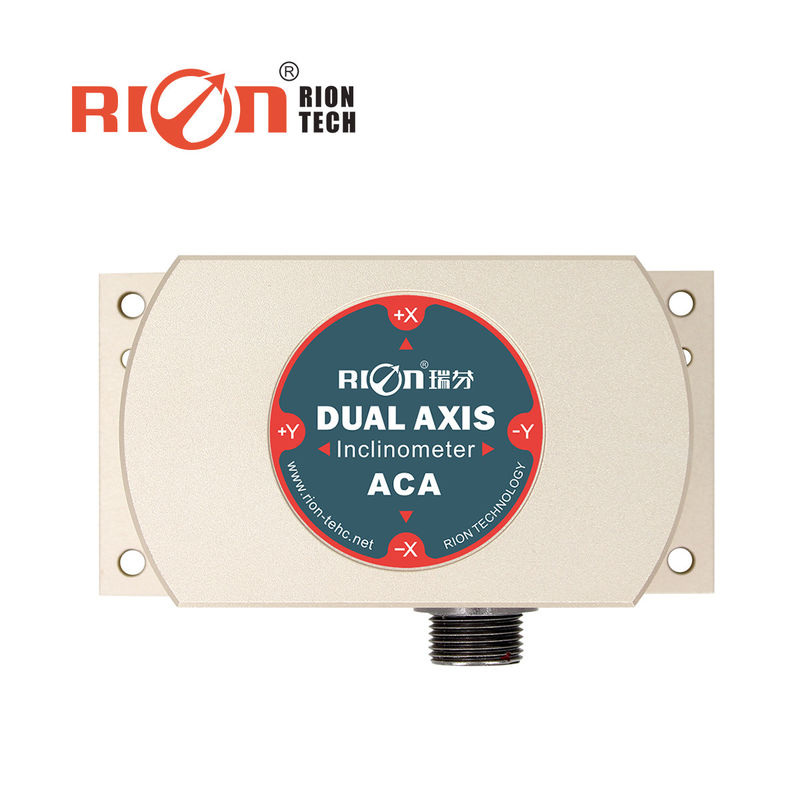

Sensor de inclinação preciso para monitoramento de inclinação de construção Sensor de inclinômetro analógico para medição de inclinação de ponte
O ACA618T/ACA628T-N é um inclinômetro de um/dual eixo de alta precisão, com compensação de temperatura total e saída de corrente.adota um conversor diferencial A/D de 24 bits de alta precisão para garantir a linearidade da saída atual do produtoO sistema integra um sensor de temperatura de alta resolução, co-trabalhando com a MCU.compensação de temperatura secundária de processamento, pelo qual a deriva de temperatura zero total pode ser alcançada a 0,0005°/°C, e a precisão à temperatura ambiente pode atingir 0,003° para um pequeno intervalo de medição.a saída por 4 ~ 20mA em comparação com a saída de tensão, pode transmitir a uma distância muito mais longa de 2 km. A característica de instalação sem contacto torna este produto compatível com diferentes sistemas.Basta fixar o sensor na superfície do objeto a ser medido com parafusosÉ conveniente de instalar, fácil de operar, robusto para resistir a interferências e vibrações,tem uma vantagem proeminente face aos seus homólogos.
▶Características
★ Inclinômetro de um/dois eixos
★ Distância de medição: ±1°~±90° opcional
★ Entrada de voltagem larga: 11,5~36V
★ Temperatura de trabalho de largura: -40~+85°C
★ Grau de protecção IP67
★ Alto desempenho anti-vibração > 2000 g
★ Alta resolução: 0,0007°
★ Desvio de temperatura: 0,0005°/°C
▶Aplicação
★ Automática de nivelamento dos veículos de engenharia
★ Detecção de pontes e barragens
★ Posição do equipamento a laser
★ Controle do ângulo das instalações médicas
★ Navegação de postura de perfuração subterrânea
★ Regra de calibragem ferroviária, nivelamento do equipamento de calibragem
★ Controle preciso do nível da máquina-ferramenta
★ Equipamento geológico de monitorização inclinada
▶ DADOS TÉCNICOS
| A ACA618T/628T-N | Condições | Parâmetros | Unidade | ||||
| Intervalo de medição | ± 10 | ± 30 | ± 60 | ± 90 | ° | ||
| Eixo de medição | X / XY | X / XY | X / XY | X / XY | eixo | ||
| Saída zero | 0° de saída | 12 | 12 | 12 | 12 | mA | |
| Resolução | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| Precisão de medição | MAXE | Temperatura do quarto. | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Temperatura do quarto. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Coeficiente de temperatura zero | -40°C a 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Poder no tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Frequência de resposta | 20 Hz | ||||||
| EMC | De acordo com a EN61000 e a GBT17626 | ||||||
| MTBF | ≥ 98000 horas/tempo | ||||||
| Resistência ao isolamento | ≥ 100 MΩ | ||||||
| A prova de choques | 100 g@11 ms,3 direcção axial (meio sinusoide) | ||||||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||||||
| Grau de protecção | IP67 | ||||||
| Cabos | Configuração padrão: comprimento de 2 m, resistente ao desgaste, alta temperatura, cabo blindado 7P * conector de aviação de 6,8 mm, peso do cabo ≤ 200 g | ||||||
| Peso | ≤ 260 g ((sem cabo)) | ||||||
▶ CONEXÃO ELÉTRICA
Conexão elétrica de eixo único
| Função Wire Color | Vermelho | Branco | Verde | Negro | Cinza |
|
DC 11,5 ~ 36 V Fornecimento de energia positivo |
Fora X. Eixo X corrente de saída |
NC |
GND Fornecimento de energia negativo |
Sinalização GND |
▶ Dimensão
