ACA6-N SENSOR DE INCLINAÇÃO DE ALTA PRECISÃO COM SAÍDA DE CORRENTE MONITORAMENTO INDUSTRIAL DE INCLINAÇÃO

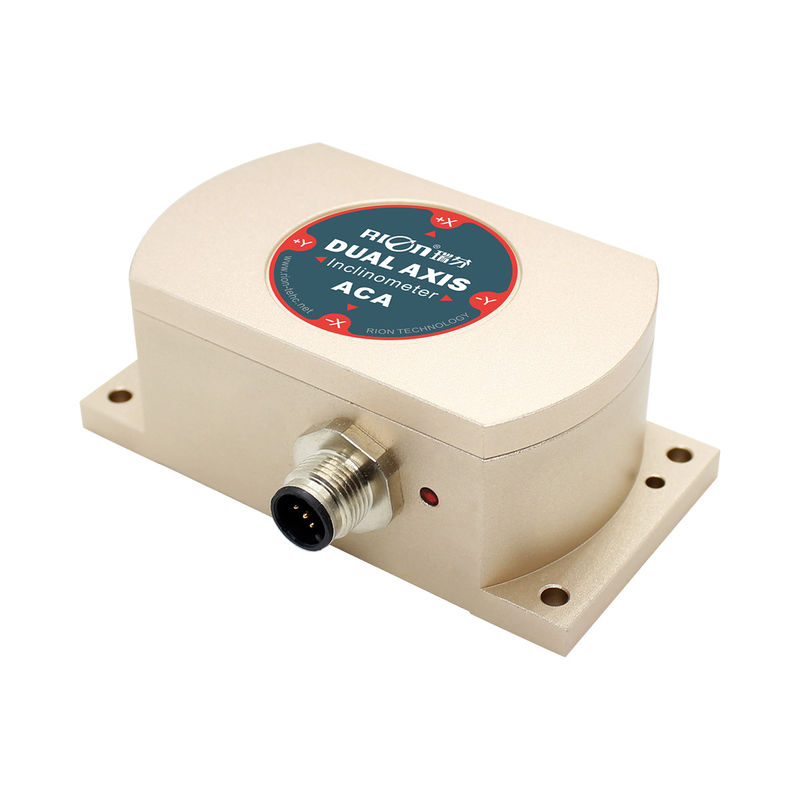

ACA6-N Sensor de inclinação de saída de corrente de ultra-alta precisão

A ACA618T/ACA628T-N é um sensor de inclinação de um/dual eixo de alta precisão com compensação de temperatura total e saída de corrente (4~20mA),concebido para aplicações industriais exigentes que exijam transmissão de longa distância e elevada estabilidade.

Características principais:

• Equipado com um conversor A/D diferencial de alta precisão de 24 bits, garantindo uma excelente linearidade de saída sem necessidade de correção linear do lado do utilizador;

• Sensor de temperatura de alta resolução integrado, combinado com uma MCU para compensação de temperatura secundária, alcançando uma deriva zero tão baixa quanto 0,0005°/°C; para intervalos de medição pequenos,A precisão pode chegar a 00,003° à temperatura ambiente;

• A saída de corrente de 4 ‰ 20 mA oferece uma resistência superior às interferências e suporta a transmissão de longa distância até 2 km, superando a saída de tensão tradicional;

• Instalação sem contacto: basta montar o sensor no objecto com parafusos e ele calculará automaticamente o ângulo de inclinação sem alinhamento;

• Robusto contra interferências e vibrações eletromagnéticas, tornando-o ideal para ambientes adversos;

• Oferece desempenho e compatibilidade excepcionais, destacando-se entre os produtos nacionais concorrentes e bem adequado para monitoramento de inclinação industrial de ponta.

▶ Características

★Solteiro/Dual- Eixo.Sensor de inclinação

★MedidaeDistância: ± 1~± 90° opcional

★Entrada de voltagem larga:11.5~36 V

★Temperatura de trabalho de largura: -40 °C~+ 85°C

★Proteção IP67Grau

★Performance altamente anti-vibração > 2000 g

★Alta resolução: 0.0007°

★Desvio de temperatura:0.0005°/°C

★Precisão de pequeno alcance até 0.003°

▶ Aplicação

★Automática de nivelamento dos veículos de máquinas

★Detecção de pontes e barragens

★Posição do equipamento a laser

★Controle do ângulo das instalações médicas

★Navegação da postura de perfuração subterrânea

★Controle preciso do nível da máquina-ferramenta

★Geológico eMonitorização inclinada do equipamento

★Regra de calibragem ferroviária, nivelamento do equipamento de calibragem

Especificações do produto

A ACA618T/628T-N		Condições	Parâmetros				Unidade
MIntervalo de segurança			± 10	± 30	± 60	±90	°
Meixo de segurança			X / XY	X / XY	X / XY	X / XY	eixo
Saída zero		0° produção	12	12	12	12	mA
Resolução			0.0007	0.0007	0.0007	0.0007	°
Precisão de medição	MAXE	Temperatura do quarto.	0.003	0.01	0.02	0.03	°
	RMSE	Temperatura do quarto.	0.003	0.003	0.005	0.008	°
Zero. Temp.coeficiente		- 40- Não.85°C	0.0005	0.0005	0.0005	0.0005	°/°C
Sensibilidade coeficiente de temperatura		- 40- Não.85°C	≤ 50	≤ 50	≤ 50	≤ 50	ppm/°C
Poder no tempo			0.5	0.5	0.5	0.5	S
RFrequência de resposta		20Hz
EMC		De acordo com a EN61000 e a GBT17626
MTBF		≥98000 Horas/horas
Resistência ao isolamento		≥ 100MΩ
A prova de choques		100 g@11 ms,Direção axial 3 (meio sinusoide)
Anti-vibração		10 gramas,10- Não.1000 Hz
Pgrau de rotação		IP67
Cabos		Conector de aviação padrão 7 P * 6,8 mm, com 2 m de comprimento, resistente ao desgaste, à alta temperatura, cabo blindado, peso do cabo ≤ 200 G
Peso		≤ 260 g(sem cabo)

▶ Características eletrónicas

Parâmetros	Condições	MIN	Estandarte		Max.	UNIT
Fornecimento de energia	Padrão	11.5	12	24	36	V
Corrente de trabalho	Sem carga		40			mA
Sobrecarga de saída	Resistente		400		1000	kΩ
Temperatura de funcionamento		- 40			+ 85	°C
Temperatura de armazenagem		- 40			+ 85	°C
