Destacar:
Inclinômetro de IP67 MEMS
, Inclinômetro da caixa MEMS da liga de alumínio
, inventor do ângulo 4mA

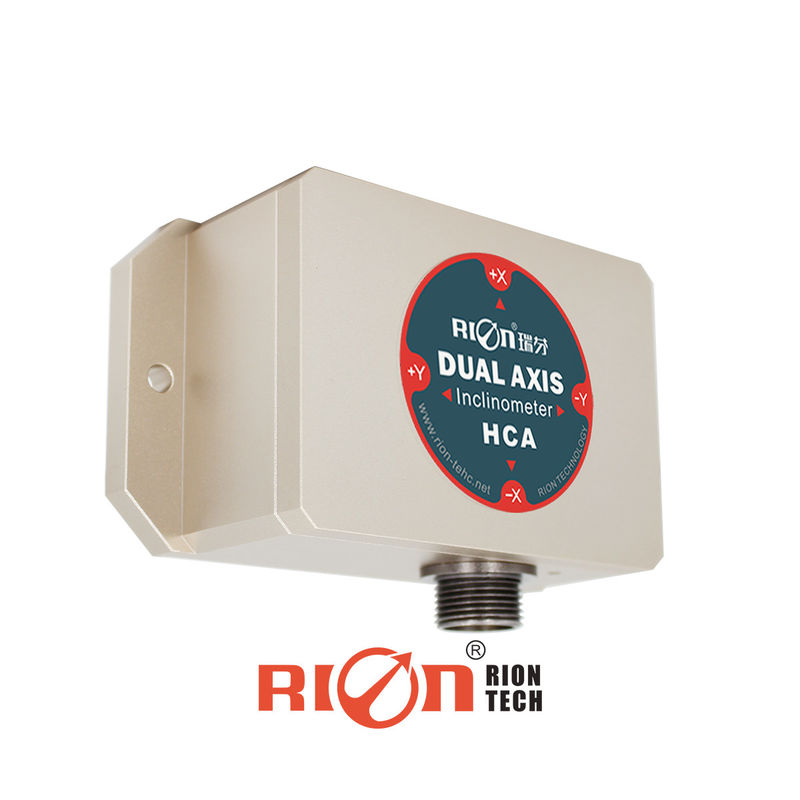

Inclinômetro atual de RION 4-20mA MEMS, inventor do ângulo da elevada precisão
RION Corrente 4-20mA MEMS Inclinômetro Instrumento de angular de alta precisão
▶Características
★ Medição da inclinação do eixo único / duplo
★ Distância ±1 ± 60 ° opcional
★ Precisão: Ver dados técnicos
★ Entrada de voltagem larga 11,536V
★ Modo de saída 4~20mA
★ Função a temperatura elevada -40°+ 85°C
★ Proteção IP67
★ Alta resistência às vibrações > 2000 g
★ Alta resolução 0,001 °
★ Tamanho pequeno L90mm × W59mm × H34mm (personalizável)
▶Aplicação
★ Nivelação do equipamento do veículo
★ Monitorização de pontes e barragens
★ Protecção da segurança da plataforma em alta altitude
★ Controle do ângulo do equipamento médico
★ Navegação de atitude da plataforma de perfuração subterrânea
★ Nivelação da largura e largura do caminho-de-ferro
★ Medição da direcção com base no ângulo de inclinação
★ Monitorização da inclinação do equipamento geológico
★ Máquinas e aparelhos de mineração, de perfuração de petróleo
★ Controle do nível do equipamento
★ Controle de alinhamento, controlo de curvas
★ Medição do ângulo de inclinação da antena de comunicação por satélite direccional
▶DADOS Técnicos
| HCA518T/HCA528T-N |
CONDIÇÃO |
Parâmetros |
UNIT |
| Intervalo de medição |
|
± 10 |
± 30 |
± 60 |
± 90 |
° |
| Eixo de medição |
|
X/XY |
X/XY |
X/XY |
X/XY |
eixo |
| Saída zero |
0° de saída |
12 |
12 |
12 |
12 |
mA |
| Resolução |
|
0.001 |
0.001 |
0.001 |
0.001 |
° |
| Precisão de medição |
MAXE |
Temperatura do quarto. |
0.005 |
0.01 |
0.02 |
0.03 |
° |
| RMSE |
Temperatura do quarto. |
0.003 |
0.003 |
0.005 |
0.008 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
°/°C |
| Coeficiente de sensibilidade à temperatura |
-40°C a 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Poder no tempo |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Coeficiente de sensibilidade à temperatura |
20 Hz |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 50000 horas/voltas |
| Resistência ao isolamento |
≥ 100 MΩ |
| A prova de choques |
100 g@11 ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Vidro de protecção |
IP67 |
| Cabos |
Configuração padrão: comprimento de 2 m, resistente ao desgaste, à alta temperatura, cabo blindado 7P * conector de aviação de 6,8 mm, peso do cabo ≤ 110 g |
| Peso |
≤ 250 g (excluindo o cabo) |
▶Parâmetros mecânicos
○ Conector:conector de aviação
(1m de cabo de condução direta pode ser personalizado)
○ Nível de proteção: IP67
○ Material da casca: oxidação do escudo de liga de alumínio
○ Instalação: Três parafusos M4
