Destacar:
Inclinômetro duplo IP67 da linha central
, Inclinômetro duplo da linha central de PWM
, Inclinômetro do sensor da inclinação RS232
Linha central de medição: |
XY |
Escala de medição:: |
±1~±90° opcional |
Precisão:: |
refira os dados técnicos |
Entrada larga da tensão:: |
9~36v |
Ampla temperatura de trabalho:: |
-40°C a +85°C |
Resolução:: |
0.01° |
Classe de protecção: |
IP67 |
Alto desempenho anti-vibração: |
> 2000 g |
tamanho:: |
90*40*26mm (personalizado) |
Modo de saída: |
RS232/RS485/RS422/PWM/CAN (opcional) |
Utilização: |
Sensor de posição |
Produção: |
Sensor de Digitas |

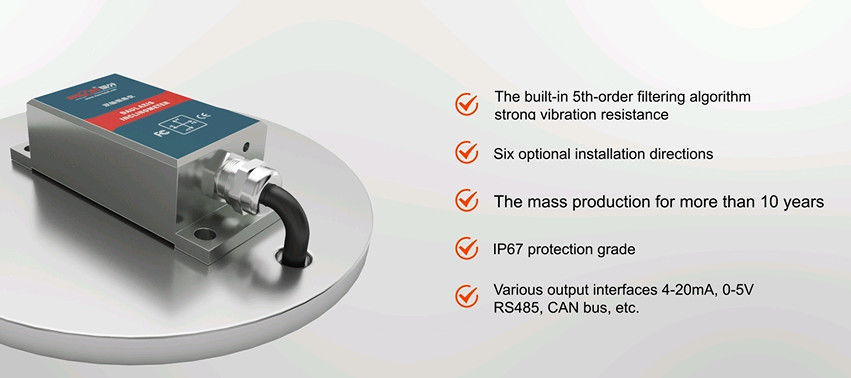

Inclinômetro duplo da linha central de SCA116T SCA126T com RS232/RS485 proteção da saída IP67
SCA116T&SCA126T Inclinômetro de duplo eixo com saída RS232/RS485, proteção IP67
▶Características
★ Medição da inclinação do eixo único / duplo
★ Distância ±1 ± 90 ° opcional
★ Dois protocolos de comunicação são opcionais
★ entrada de tensão de larga tensão DC 936V
★ Função a temperatura elevada -40°+ 85°C
★ Resolução 0,01 °
★ Nível de protecção IP67
★ Alto desempenho anti-vibração > 2000 g
★ Interface direta de condução
▶Aplicação
★ Antenna de busca por satélite
★ Monitorização de locomotivas ferroviárias
★ Equipamento de perfuração de petróleo
★ Detecção de plataformas de veículos por radar
★ Navegação de atitude da plataforma de perfuração subterrânea
★ Monitoramento da inclinação do equipamento geológico
★ Aplicação de abertura de escudo
★ Medição da posição de navegação do navio
★ Medidas de inclinação de máquinas de construção
★ Medição da direcção com base no ângulo de inclinação
★ Detecção de atitude do veículo de comunicação por satélite
▶ PRODUÇÃO
SCA116T & SCA126T é o sensor de inclinação de saída MODBUS lançado pela RION Technology para controle de campo industrial.Conversor diferencial A / D de 16 bits de alta precisão, através do algoritmo de filtragem de 5a ordem, pode medir a inclinação e o ângulo de inclinação da saída do sensor em relação ao plano horizontal. the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environmentsO padrão de frequência de resposta de saída pode ser de até 18Hz. Se uma frequência de resposta mais alta for necessária, nossa empresa pode personalizá-la de acordo com o usuário.O produto pertence a um verdadeiro produto de qualidade industrial., com desempenho confiável e estável, boa escalabilidade e múltiplas opções de saída.
▶ PARAMETROS DE DESENVOLVIMENTO
| SCA116T/126T |
CONDIÇÃO |
Parâmetro |
UNIT |
| Intervalo de medição |
|
± 10 |
± 30 |
± 60 |
± 90 |
° |
| Eixo de medição |
|
X Y |
X Y |
X Y |
X Y |
eixo |
| Resolução |
|
0.01 |
0.01 |
0.01 |
0.01 |
° |
| Precisão de medição |
@ 25°C |
0.02 |
0.03 |
0.05 |
0.06 |
° |
| Estabilidade a longo prazo |
|
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
± 0.006 |
± 0.006 |
± 0.006 |
± 0.006 |
°/°C |
| Temperatura-coeficiente de sensibilidade |
-40°C a 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Poder no tempo |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Tempo de resposta |
|
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Taxa de produção |
5Hz, 15Hz, 35Hz, 50Hz Opcional |
| Protocolo de comunicação |
MODBUS / ROIN 68 Opcional |
| EMC |
De acordo com a EN61000 e a GBT17626c |
| MTBF |
≥ 50000 horas/voltas |
| Resistência ao isolamento |
≥ 100 MΩ |
| A prova de choques |
100g@11ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Grau de protecção |
IP67 |
| Cabos |
Padrão de comprimento de 1 metro, resistente ao desgaste, à prova de óleo, à alta temperatura, cabo blindado 4 * 0,4 mm2 |
| Peso |
165 g (excluindo o cabo) |
* Este parâmetro de desempenho apenas lista séries ± 10 °, ± 30 °, ± 60 °, ± 90 ° como referência, para outras faixas de medição, consulte os parâmetros mais adjacentes.
▶ PARAMETROS ELÉTRICOS
 Parâmetros |
CONDIÇÃO |
MIN |
TÍPICO |
Max. |
UNIT |
| Tensão de alimentação |
Normalizaçãod |
9 |
12,24 |
36 |
V |
| |
Opcional |
|
5 |
|
V |
| Corrente de trabalho |
5V |
|
42 |
|
mA |
| 12 V |
|
26 |
|
mA |
| 24 |
|
17 |
|
mA |
| Trabalho temporário. |
|
- 40 |
|
+ 85 |
°C |
| Temperatura de armazenamento. |
|
- 40 |
|
+ 85 |
°C |
