HCA396B 2 Eixo Módulo de sensores de inclinômetro de alta precisão: ±90°

Name: HCA396B 2 Eixo Módulo de sensores de inclinômetro de alta precisão: ±90°
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCA396B
Price: 45 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: Rion

Certificação: CE, ISO

Número do modelo: HCA396B

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: US$45

Detalhes da embalagem: 1pcs/box com interior da esponja, 100pcs/ctn

Tempo de entrega: 7 dias para amostras

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 3000 peças por mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              TL720D Sensor de giroscópio IMU, Sensor de giroscópio da UMI Tiller, Sensor de giroscópio IMU da colhedora combinada


Intervalo:	±90°	Medida da linha central:	X, Y
Resolução:	0.001°	Medida da precisão:	0.01°
output signal:	RS485/RS232/TTL	compatibilidade eletromagnética:	De acordo com a EN61000 e a GBT17626
Resistente a vibrações:	10 gramas,10 ‰ 1000 Hz	Peso:	5G

Intervalo:	±90°
Medida da linha central:	X, Y
Resolução:	0.001°
Medida da precisão:	0.01°
output signal:	RS485/RS232/TTL
compatibilidade eletromagnética:	De acordo com a EN61000 e a GBT17626
Resistente a vibrações:	10 gramas,10 ‰ 1000 Hz
Peso:	5G

Descrição

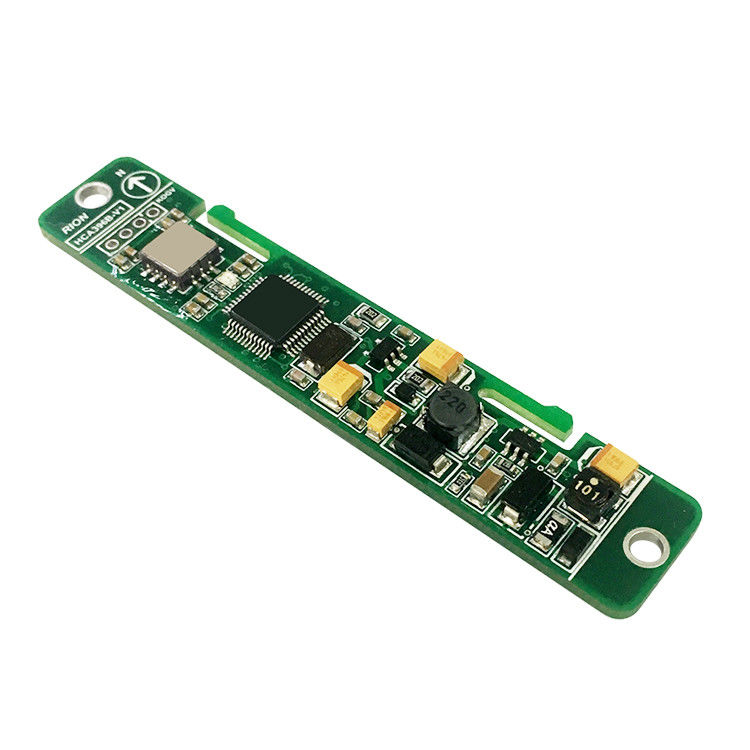

HCA396B 2 Eixo Módulo de sensores de inclinômetro de alta precisão: ±90°

Módulo sensor inclinômetro de alta precisão de 2 eixos THCA396B Faixa: ±90°

► PRODUÇÃO

HCA396B é um sensor inclinômetro de alta precisão de três eixos desenvolvido pela RION, que é usado em indústrias de engenharia industrial, como inclinação de poços de fundação, monitoramento e inspeção de pontes. Herdando a estabilidade da série HCA, a precisão é efetivamente aprimorada, o desempenho de deriva de temperatura é superior e a estabilidade a longo prazo é inferior a 0,001 graus. Ao mesmo tempo, através do algoritmo de filtragem de 5ª ordem, o ângulo de rolamento e o ângulo de inclinação do sensor podem ser resolvidos pela operação composta de gravidade de 3 eixos. Cada produto é aparado dentro da fábrica por uma plataforma giratória multifacetada para corrigir o erro de eixo cruzado de três eixos, a fim de garantir o impacto mínimo entre os eixos de medição em uma ampla gama de aplicações. O produto possui interface RS485 integrada, e a interface integra o circuito de garantia para garantir que não afetará o barramento 485. A fonte de alimentação também usa regulação de tensão de vários estágios e circuitos de proteção contra sobretensão e sobrecorrente. Os produtos são verdadeiramente produtos de nível industrial com desempenho confiável e boa capacidade de expansão, adequados para uso em uma variedade de ambientes industriais hostis.

► PRINCIPAL CARACTERÍSTICA

★ Medição de inclinação de 2 eixos

★ faixa: ±90°

★ tamanho:C81.5×L15.2×A8.65mm

★ Fonte de alimentação DC 9~14v

★ temperatura de trabalho: -40~+85℃

★ resolução: 0.001°

► APLICAÇÃO

★ Monitoramento de locomotivas ferroviárias

★ Inspeção de pontes

★ Aplicação de macaqueamento de tubos de blindagem

★ Monitoramento de inclinação de equipamentos geológicos

★ Inspeção de equipamentos de perfuração de petróleo

★ Medição de inclinação de várias máquinas de engenharia

► ESPECIFICAÇÃO

HCA396B	CONDIÇÃO	PARÂMETROS	UNIDADE
Faixa		±90	°
Eixo de medição		X,Y
Resolução		0.001	°
Medição precisão	@25℃	0.01	°
Estabilidade a longo prazo		0.01	°
Temperatura zero. coeficiente	-40～85℃	±0.0002	°/℃
Sensibilidade de temperatura. coeficiente	-40～85℃	≤50	ppm/℃
Tempo de inicialização		1	S
Largura de banda de resposta		5	Hz
sinal de saída	RS485/RS232/TTL
Compatibilidade eletromagnética	De acordo com EN61000 e GBT17626
MTBF	≥50000 h/tempo
Resistência de isolamento	≥100 Megohm
Resistência ao impacto	100g@11ms,Triaxial e idêntico (meia onda senoidal)
Resistente à vibração	10grms,10～1000Hz
Peso	5g

► PARÂMETROS ELÉTRICOS

PARÂMETRO	CONDIÇÃO	MÍN	TÍPICO	MÁX	UNIDADE
tensão de alimentação	Padrão	9	12	14	V
	Personalizado		3.3		V
Corrente de trabalho	Sem carga		25		mA
Temperatura de trabalho		-40		+85	℃
Temperatura de armazenamento		-55		+100	℃
