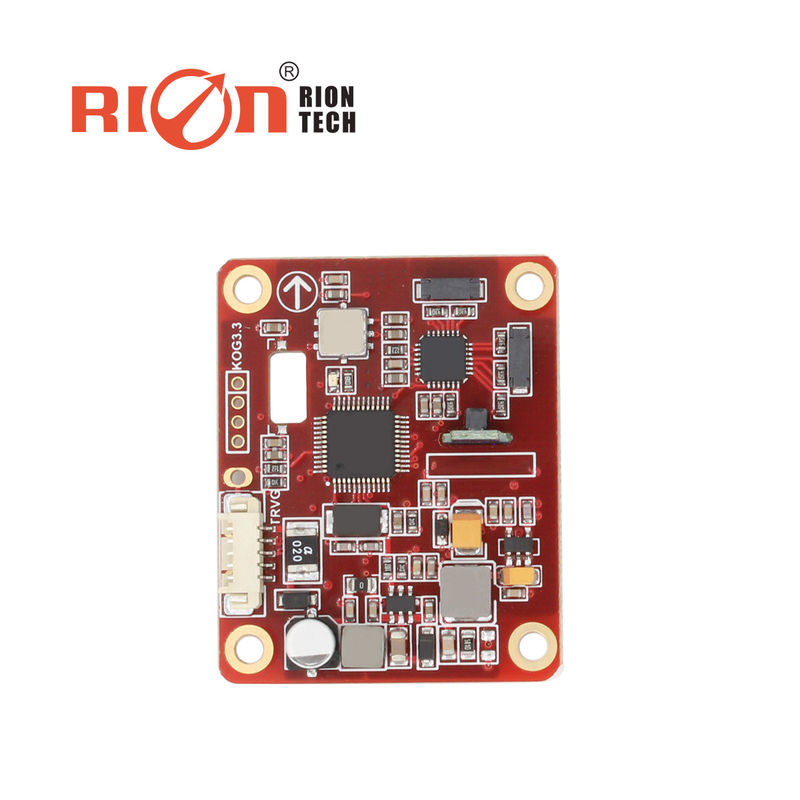

RION DCM301B Digital Compass PCBA Compass Sensor Module para ocasião especial robô
Descrição geral
DCM301B é umcompasso eletrónico 3D de alta precisão que utiliza o algoritmo de calibração dos planos 2D,vários modos de saída, interfaces padrão, incluindo RS232/RS485/TTL e outras interfaces, e aceitar outras personalizações de interfaces de comunicação.
DCM301B com pequeno tamanho, baixo consumo de energia, pode ser usado para estabilidade de antena, veículos, integração de sistemas e outros mais campos, alta resistência a choques,alta confiabilidade faz com que a bússola funcione corretamente em ambientes extremamente adversos, e é mais adequado para agoraa)Minimizar o sistema de controlo integrado de medição de alta precisão militar.
Características:
Aplicação:
 DCM301B e DCM302B |
Parâmetro | |
| Orientação da bússola | A melhor precisão de rotação (RMS) | 0.5° de inclinação < 10° |
| 1.0° de inclinação < 30° | ||
| 2.0° inclinação <40° | ||
| 2.5° de inclinação < 70° | ||
| Resolução | 0.1° | |
| Parâmetro de inclinação da bússola | Precisão de inclinação (RMS) | 0.1°<15° ((Rango de medição) |
| 0.2°<30° ((Rango de medição) | ||
| 0.3°<60° ((Rango de medição) | ||
| 0.3°<85° ((Rango de medição) | ||
| Intervalo de inclinação do passo | ± 85° | |
| Precisão de rolagem ((RMS)) | 0.1°<15° ((Rango de medição) | |
| 0.2°<30° ((Rango de medição) | ||
| 0.3°<60° ((Rango de medição) | ||
| 0.3°<85° ((Rango de medição) | ||
| Faixa de inclinação do rolo | ± 85° | |
| Resolução | 0.1° | |
| Melhor intervalo de compensação de inclinação | < 40° | |
| Calibração | Calibração de ferro duro | - Sim, sim. |
| Calibração de ferro mole | - Sim, sim. | |
| Método de calibração das interferências do campo magnético | Rotação do plano em 1 círculo ((Calibração 2D) | |
| Características físicas | Dimensão | L60 × W59 × H29 mm |
| Peso | PCB: 20 g, com casca: 100 g | |
| Conector de interface RS-232/RS485/TTL | Conector 5PIN | |
| Características da interface | Retardo de início | < 50 ms |
| Taxa de saída máxima | 20 Hz/s | |
| Taxa de comunicação | 2400 a 19200 baud | |
| Formato de saída | Protocolo binário de alta performance | |
| Potência | Fornecimento de energia | (Default) DC+5V |
| (Customizado) DC9 ‡ 36V | ||
| Corrente ((máximo) | 40 mA | |
| Modo ideal | 30 mA | |
| Modo de sono | TBD | |
| Meio Ambiente | Faixa de operação | -40°C+85°C |
| Temperatura de armazenamento | -40°C+85°C | |
| Performance de choque de resistência | 2500 g | |
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | |
| MTBF | ≥ 40000 horas/voltas | |
| Isolamento | ≥ 100M | |
| Anti-choque | 100g@11ms,3 Direção axial (meio sinusoide) | |
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | |
