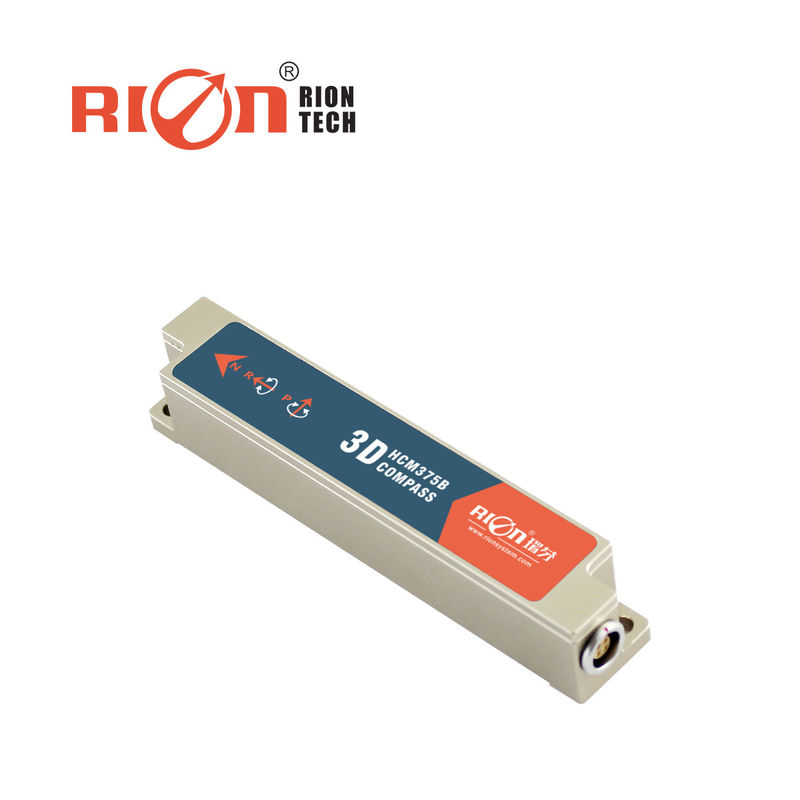

HCM370B High Precision 3D Digital Compass Com Soft Magnetic Calibration
Descrição do produto:
O HCM370B/HCM375B-MP é uma bússola 3D de alta precisão com alta resolução, forte capacidade anti-ruído e desvio de temperatura estável; adota algoritmos avançados de calibração de ferro duro e ferro mole,e usa acelerômetros de alta precisão para compensação de inclinação, permitindo-lhe fornecer uma direcção de alta precisão em qualquer ângulo de rolagem em 360°.
Forma de faixa longa, a largura é de apenas 1,95 cm. É de grau IP67 e é mais adequado para medição de perfuração; é pequeno e consome pouca energia,que podem ser rapidamente e convenientemente integrados em vários produtosTanto o produto completo como o PCBA do senor estão disponíveis.
Este produto integra um sensor de campo magnético de três eixos e um sensor de aceleração de três eixos.Utiliza um computador industrial de chip único com alta fiabilidade e forte capacidade anti-interferência para calcular dados de rotação em tempo real, e utiliza um acelerômetro de três eixos para compensar uma ampla gama de ângulos de inclinação.torná-lo adequado para muitos campos como dispositivos portáteis, dispositivos móveis, estabilidade de antenas, veículos e integração de sistemas.
Características:
★ Precisão de rotação: 0,5°
★ Faixa de medição do rolo: ± 180°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: < 0,2° ((Rango total)
★ Temperatura de trabalho: -40°C~+85°C
★ Tamanho: L110 × W19.5 × H19.5 mm
★ Com calibração magnética dura e macia
★ Saída RS232/RS485/TTL
Parâmetros técnicos:
| Parâmetro HCM370B / HCM375B-MP |
| Direção |
Precisão do rumo |
0.5° |
| Resolução |
0.1° |
| Tilt |
Precisão de pitch |
0.1°<15° ((Rango de medição)
|
| 0.1°<30° ((Rango de medição) |
| 0.1°<60° ((Rango de medição) |
| 0.2°<85° ((Rango de medição) |
| Faixa de altura |
± 85° |
| Precisão do rolo |
0.1°<15° ((Rango de medição) |
| 0.1°<30° ((Rango de medição) |
| 0.1°<60° ((Rango de medição) |
| 0.2°<180° ((Rango de medição) |
| Distância de rolagem |
± 180° |
| Resolução |
0.1° |
| Calibração |
Calibração magnética dura |
Disponível |
| Calibração magnética macia |
Disponível |
| Método de calibração de interferências com arquivo magnético |
Rotação 360° Horizontalmente;
Rotação vertical (opcional)
|
| Método de calibração das interferências do campo magnético |
Calibração de 24 pontos |
| Propriedades físicas |
Tamanho do PCBA |
L76 × W16.5 × H8.65 mm |
| Peso do PCBA |
≤ 10 g (excluindo fios terminais) |
| Linha de terminais de PCBA |
Cabos terminais de 30 cm |
| Tamanho do pacote de habitação |
L111.5 × W19.5 × H19.5 mm |
| Peso do pacote de habitação |
≤ 85 g (excluindo os cabos) |
| Cabos de ligação de caixa |
Cabo de ligação aérea padrão de 1 m 5 PIN |
| Interface de saída |
RS232/RS485/TTL (facultativo) |
| Interface |
Iniciar o atraso |
< 50 ms |
| Taxa de saída máxima |
20 Hz/s |
| Taxa de comunicação |
2400 a 115200 baud |
| Formato de saída |
Protocolo Binário de Alto Desempenho |
| Fornecimento de energia |
Voltagem de potência |
(Default) DC+5V |
| Corrente ((Max) |
30mA |
| Corrente ideal |
26mA |
| Modo de sono |
TBD |
| Meio Ambiente |
Trabalho temporário. |
-40°C~+85°C |
| Temperatura de armazenamento. |
-40°C~+85°C |
| Desempenho anti-choque |
100 g |
| Nível de protecção |
IP67 |
| Compatibilidade eletromagnética |
De acordo com as normas EN 61000 e BT17626 |
| MTBF |
≥ 98000 horas/hora |
| Resistência ao isolamento |
≥ 100 MΩ |
| Anit-Impact |
100g@11ms,3 Direção axial (meio sinusoide) |
| Anti-choque |
10 gramas, 10 ‰ 1000 Hz
|
Aplicações:
★ Antenna de satélite Satélite de busca
★ Análise e cartografia da navegação marítima
★ Navegação integrada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Medidor de alcance a laser
★ Mapa para plotter
★ ROV navegação robótica subaquática
★ Instrumentos de medição oceanográficos
★ Robô de ocasião especial
