Detalhes do produto
Place of Origin: China
Marca: RION
Certificação: CE/RoHs/ISO
Número do modelo: A ACA616T-CAN2.0A
Termos do pagamento & do transporte
Minimum Order Quantity: 1
Preço: 594 USD/pcs
Packaging Details: Carton box with sponge
Delivery Time: 7 days
Termos de pagamento: T/T, Paypal
Supply Ability: 5000/month
Precisão: |
00,003° a 0,02° |
Do poder tempo sobre: |
0.5S |
Tipo de interface: |
CAN 2.0A |
Faixa de medição: |
±1～±60° opcional |
Taxa de saída: |
20Hz |
Entrada larga da tensão: |
9～36V |
Resolução: |
0.001° |
MTBF: |
≥98000 horas/vezes |
Precisão: |
00,003° a 0,02° |
Do poder tempo sobre: |
0.5S |
Tipo de interface: |
CAN 2.0A |
Faixa de medição: |
±1～±60° opcional |
Taxa de saída: |
20Hz |
Entrada larga da tensão: |
9～36V |
Resolução: |
0.001° |
MTBF: |
≥98000 horas/vezes |

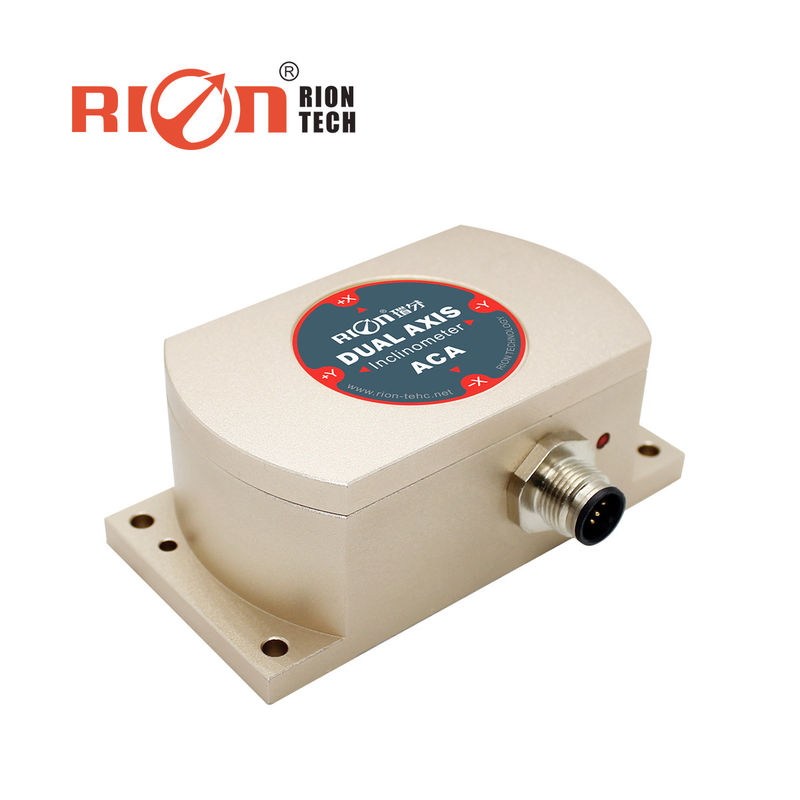

O ACA616T/ACA626T-CAN2.0A é um inclinômetro de alta precisão de eixo único / duplo com compensação de temperatura total desenvolvido pela RION Technology com base na plataforma de inclinação de alta precisão.A sua boa estabilidade de temperatura pode ser utilizada num amplo ambiente de temperatura de -40~85°C., o sistema dispõe de um conversor A/D de alta precisão de 24 bits incorporado e, através de um algoritmo de conversão de 5 níveis,pode medir a inclinação e o ângulo de inclinação da saída do sensor em relação ao plano horizontal. Protocolo de saída CAN2.0A. As características da instalação sem contato fazem com que este produto tenha uma boa integração do sistema. Basta fixar o sensor na superfície do objeto medido com uma chave de fenda,O equipamento tem uma forte capacidade de resistência a choques e vibrações, e tem uma grande vantagem competitiva entre os homólogos domésticos.É especificamente destinado aos campos industriais que os utilizadores de gama alta exigem.
| A ACA616T/626T-C2 | Condições | Parâmetros | UNIT | ||
| Intervalo de medição | ± 10 | ± 30 | ± 60 | ° | |
| Eixo de medição | X/XY | X/XY | X/XY | AXIS | |
| Resolução | 0.001 | 0.001 | 0.001 | ° | |
| Precisão de medição | @ 25°C | 0.003 | 0.01 | 0.02 | RMS) |
| Estabilidade a longo prazo | 0.01 | 0.02 | 0.03 | ° | |
| Coeficiente de temperatura zero | -40°C a +85°C | ± 0.0004 | ± 0.0004 | ± 0.0004 | °/°C |
| Temperatura-coeficiente de sensibilidade | -40°C a +85°C | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C |
| Poder no tempo | 0.5 | 0.5 | 0.5 | S | |
| Frequência de resposta | 20 Hz | ||||
| Taxa de produção | 20 Hz | ||||
| Tipo de interface | CAN 2.0A | ||||
| EMC | De acordo com a EN61000 e a GBT17626 | ||||
| MTBF |
≥ 98000 horas/tempo |
||||
| Resistência ao isolamento | ≥ 100 MΩ | ||||
| A prova de choques | 100g@11ms,3 Direção axial (meio sinusoide) | ||||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||||
| Grau de protecção | IP67 | ||||
| Cabos | Configuração padrão: comprimento de 2 m, resistente ao desgaste, alta temperatura, cabo blindado 5P * 5.7mm conector de aviação | ||||
| Peso | 235 g ((sem cabo) | ||||
★ Posição do equipamento a laser
★ Controle do ângulo das instalações médicas
★ Navegação de postura de perfuração subterrânea
★ Regra de calibragem ferroviária, nivelamento do equipamento de calibragem
★ Controle preciso do nível da máquina-ferramenta
★ Equipamento geológico de monitorização inclinada
Por favor, siga a maneira correta de instalar o sensor de inclinação, a instalação incorreta pode causar erros de medição, com particular atenção para a "superfície", "linha":1) A superfície de montagem do sensor e a superfície de medição devem ser fixadas de perto, suavemente, estabilidade, se a superfície de montagem for desigual e for provável que o sensor meça o erro de ângulo.
2) O eixo do sensor e o eixo de medição devem ser paralelos, os dois eixos não produzem o ângulo tanto quanto possível.
A instalação deve garantir que o fundo do produto seja paralelo à face medida e reduzir a influência da dinâmica e da aceleração no sensor.Este produto pode ser instalado horizontalmente ou montado verticalmente (a selecção da montagem vertical deve ser confirmada antes da produção), para a instalação, consulte o seguinte esquema.
