Sensor de inclinação de eixo duplo PDA826FL para monitoramento de pontes e barragens

P1: Qual é a amplitude de medição e a precisão deste sensor de inclinação?

R: O sensor oferece um intervalo de medição de ± 10° com capacidade de duplo eixo e uma alta resolução de 0,0005°, tornando-o ideal para aplicações de monitoramento de inclinação de precisão.

P2: Como funciona o sensor?

R: O sensor é construído com uma unidade de controlo do núcleo importada e funciona no princípio do micro-pendulo capacitivo.Mudança da capacidade internaEste sinal é então amplificado, filtrado e convertido numa leitura precisa do ângulo de inclinação.

P3: Para que aplicações é adequado este sensor?

A: As aplicações típicas incluem:

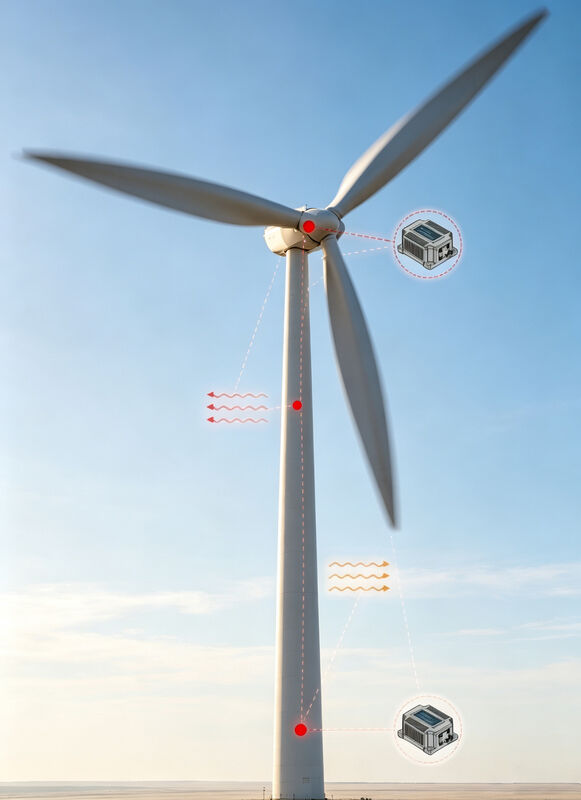

• Monitorização das turbinas eólicas
• Monitorização estrutural de pontes e barragens
• Monitorização de edifícios antigos/históricos
• Monitorização da via ferroviária de alta velocidade
• Veículos de comunicação por satélite em terra
• Regras de desvio ferroviário e nivelamento de desvio
• Nivelação do veículo de engenharia
• Monitorização da inclinação do equipamento geológico

Q4: Qual é a fonte de alimentação necessária?

R: O sensor aceita uma gama de entrada de corrente contínua de 936 V, oferecendo flexibilidade com várias fontes de alimentação no local.

P5: Que sinal de saída fornece o sensor?

R: O sensor emite um sinal TTL para uma fácil integração com os sistemas de aquisição ou controlo de dados.

P6: O sensor pode suportar ambientes adversos?

R: Sim. Com uma classificação de proteção IP67 e uma faixa de temperatura de operação de 40°C a +85°C, o sensor oferece um desempenho confiável em ambientes externos, de alta umidade, polvorientos,e condições de temperatura extrema.

Q7: O que devo prestar atenção durante a instalação?

R: A instalação incorreta pode causar erros de medição.

• Superfície: a superfície de montagem do sensor deve ser firmemente fixada à superfície de medição, plana e estável, uma superfície de montagem irregular introduzirá erros de ângulo.
• Eixos: O eixo do sensor deve ser paralelo ao eixo a medir, sem, sempre que possível, ângulo entre os dois eixos.

P8: O sensor pode ser instalado tanto horizontalmente como verticalmente?

R: Sim, existem opções de instalação horizontal e vertical, de modo a que possa escolher a orientação que melhor se adapte à sua aplicação.

P9: Quais são as dimensões do sensor?

R: A caixa compacta mede L82 * W70 * H42 mm, facilitando a integração numa ampla gama de equipamentos.
