HCM370 Cálculo de dados de cabeçalho em tempo real Bússola digital 3D com compensação de inclinação

Detalhes do produto

Lugar de origem: China

Marca: RION

Certificação: CE

Número do modelo: HCM370

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: 438 USD

Detalhes da embalagem: Cartão

Tempo de entrega: 5-10 dias úteis

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 1000PCS, uma semana.

Obtenha o melhor preço
Contato agora
Especificações
Destacar:

Bússola digital 3D com compensação de inclinação

,

Compasso digital 3D de compensação de inclinação

,

Bússola digital 3D de direção em tempo real

Resolução:
0.1°
Precisão de afinação:
0.1°<15° ((Rango de medição)
Taxa de comunicação:
2400 a 19200baud
Tensão de energia:
(Default) DC+5V
precisão da guinada:
0,5°
Taxa de saída máxima:
20Hz/s
Porta de interface:
4 ~ 20 mA (apenas para saída de direção)
fonte de energia:
2 baterias do AAA
Resolução:
0.1°
Precisão de afinação:
0.1°<15° ((Rango de medição)
Taxa de comunicação:
2400 a 19200baud
Tensão de energia:
(Default) DC+5V
precisão da guinada:
0,5°
Taxa de saída máxima:
20Hz/s
Porta de interface:
4 ~ 20 mA (apenas para saída de direção)
fonte de energia:
2 baterias do AAA
Descrição

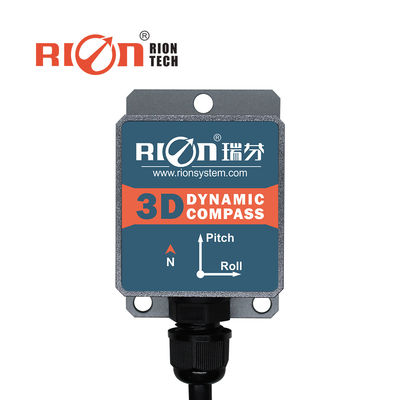

HCM370 Cálculo de dados de cabeçalho em tempo real Bússola digital 3D com compensação de inclinação
Descrição do Produto
HCM370 Cálculo de dados de cabeçalho em tempo real Bússola digital 3D com compensação de inclinação 0

Cálculo de Dados de Direção em Tempo Real HCM370 Bússola Digital 3D com Compensação de Inclinação


Desc. Produtos


O HCM370B/HCM375B-MP é uma bússola 3D de alta precisão com alta resolução,

forte capacidade anti-ruído e desvio de temperatura estável

Formato longo e estreito, a largura é de apenas 1,95 cm. É de grau IP67 e é mais adequado

para medição de perfuração; é pequeno e consome pouca energia, o que pode ser

integrado rápida e convenientemente em vários produtos.

Tanto o produto completo quanto o PCBA do sensor estão disponíveis.

Este produto integra um sensor de campo magnético de três eixos e um sensor de aceleração de três eixos.

Ele usa um computador industrial de chip único com alta confiabilidade e forte capacidade anti-interferência

para calcular dados de direção em tempo real, e usa um acelerômetro de três eixos para

compensar uma ampla gama de ângulos de inclinação.

Com produtos de alto desempenho e alta estabilidade, tamanho pequeno e baixo consumo de energia,

tornam-no adequado para muitos campos, como dispositivos portáteis, dispositivos móveis, estabilidade de antena,

veículos e integração de sistemas.



Característica Principal:


● precisão de direção: 0,5°

● faixa de medição de rolagem e inclinação: ±180°
● resolução de inclinação: 0,1°
● precisão de inclinação: <0,2° (faixa completa)
● temp. de trabalho: -40℃~+85℃
● tamanho: C110×L19,5×A19,5 mm
● com calibração magnética dura e mole
● saída RS232/RS485/TTL

Aplicação :

● busca de satélite por antena de satélite
● levantamento e mapeamento de navegação marítima
● navegação integrada por GPS
● controle servo da antena
● imagem infravermelha
● telêmetro a laser
● mapa para plotter
● navegação de robô subaquático ROV
● instrumentos de medição oceanográfica
● robô para ocasiões especiais
Parâmetro

A melhor precisão de direção
0,5° inclinação<10°
2,0° inclinação >60°
2,5° inclinação<70°

Precisão de inclinação
0,1°<15° (Faixa de medição)
0,1°<30° (Faixa de medição)
0,1°<60° (Faixa de medição)
0,2°<90° (Faixa de medição)
Faixa de inclinação de inclinação
±85°

Precisão de rolagem
0,1°<15° (Faixa de medição)
0,1°<30° (Faixa de medição)
0,1°<60° (Faixa de medição)
0,2°<180° (Faixa de medição)
Faixa de inclinação de rolagem
±180°
Resolução
0,1°
Faixa de melhor ângulo de compensação de inclinação da bússola
<60°
Calibração de ferro duro
Sim
Calibração de ferro mole
Sim
Método de calibração de interferência de campo magnético
Rotação no plano em 1 círculo (Calibração 2D)
Dimensão
C110×L19,5×A19,5 mm
Peso
20g
Conector de interface RS-232/RS485/TTL
conector de 5 pinos
Atraso de inicialização
<50MS
Taxa máxima de saída
20Hz/s
Taxa de comunicação
2400 a 19200 baud
Formato de saída
Protocolo binário de alto desempenho
Fonte de alimentação
(Padrão) DC+5V
(Personalizado) DC9~36V
Corrente (Máxima)
40mA
Modo ideal
30mA
Modo de suspensão
TBD
Faixa de operação
-40℃~+85℃
Temperatura de armazenamento
-40℃~+100℃
Desempenho de resistência a choques
2500g
Compatibilidade eletromagnética
De acordo com EN61000 e GBT17626
MTBF
≥40000 horas/vezes
Resistência de isolamento
≥100M
Resistência ao choque
100g@11ms, 3 vezes/eixo (meia senoide)
Anti-vibração
10grms, 10~1000Hz
Peso
80g (não inclui cabo

HCM370 Cálculo de dados de cabeçalho em tempo real Bússola digital 3D com compensação de inclinação 1

HCM370 Cálculo de dados de cabeçalho em tempo real Bússola digital 3D com compensação de inclinação 2
