Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: HCM375
Termos do pagamento & do transporte
Quantidade de ordem mínima: Unidades 1
Preço: $438.00/Units
Detalhes da embalagem: caixas
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 PCes pelo mês
Materiais do caso: |
Alumínio |
Tamanho: |
L110 X W19.5 XH19.5 mm |
A melhor precisão de direção: |
0.3deg |
escala de rolo: |
+/-180deg |
Escala de passo: |
+/-180deg |
Temperatura de funcionamento: |
-40C ~ +85C |
Temperatura de armazenamento: |
-40C ~ +100C |
Produção: |
IP67 |
Materiais do caso: |
Alumínio |
Tamanho: |
L110 X W19.5 XH19.5 mm |
A melhor precisão de direção: |
0.3deg |
escala de rolo: |
+/-180deg |
Escala de passo: |
+/-180deg |
Temperatura de funcionamento: |
-40C ~ +85C |
Temperatura de armazenamento: |
-40C ~ +100C |
Produção: |
IP67 |

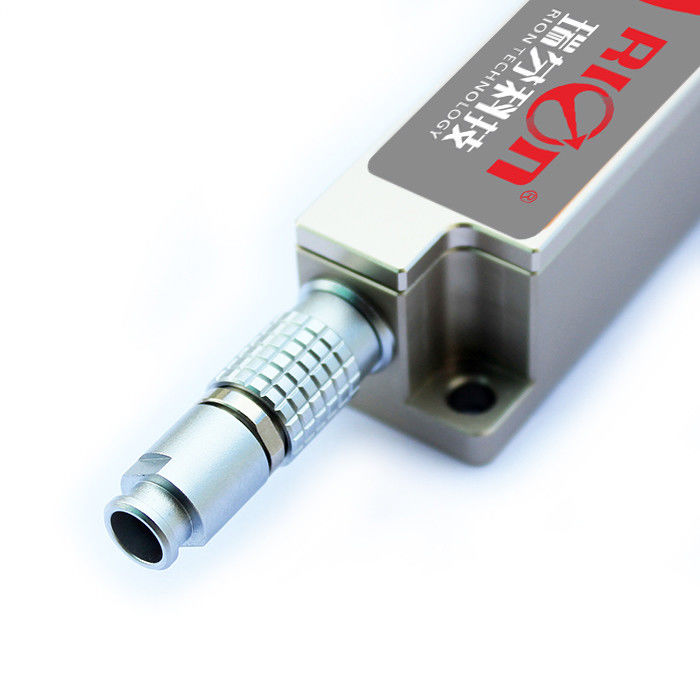

HCM375 30mA Alumínio 3D Digital Compass Roll Pitch Angle Tilt Sensor
Produtos Desc.
O HCM370B/HCM375 B-N é uma bússola tridimensional de alta precisão com alta resolução, forte imunidade ao ruído e deslocamento de temperatura estável.Ele usa algoritmos avançados de calibração de ferro duro e macio e usa acelerômetros de alta precisão para compensação de inclinação, de modo a que o seu ângulo de rolagem possa fornecer informações de direcção de alta precisão em qualquer face da ferramenta de 360°.Este produto pode ainda manter uma alta precisão de medição.
Volume de tira longa com uma largura de apenas 1,95 cm. Alcançando o grau de resistência à água IP67, é mais adequado para medição de perfuração.e pode ser rapidamente e convenientemente integrado em vários produtosO produto pode ser encomendado com produtos de embalagem completos ou placas de circuito.
Este produto integra um sensor de campo magnético de três eixos e um sensor de aceleração de três eixos,Calcula os dados do curso em tempo real através de um microcomputador industrial de chip único com alta confiabilidade e forte capacidade anti-interferência, e utiliza um acelerômetro de três eixos para compensar o curso para uma ampla gama de ângulos de inclinação, que é um produto com alto desempenho e estabilidade.é amplamente utilizado em dispositivos portáteis, dispositivos móveis, estabilização de antenas, veículos, integração de sistemas e muitos outros campos.
Principais características
★ Precisão de rotação: 0,5°
★ Faixa de medição do rolo: ± 180°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: < 0,2° ((Rango total)
★ Temperatura de trabalho: -40°C~+85°C
★ Dimensões: L111,5 × W19,5 × H19,5 mm
★ Com calibração magnética dura e macia
★ Antenna de satélite Satélite de busca
★ Análise e cartografia da navegação marítima
★ Navegação integrada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Medidor de alcance a laser
★ Mapa para plotter
★ Instrumentos de medição oceanográficos
| HCM370B / HCM375B-N | Parâmetro | |
| Direção | Precisão do rumo | 0.5° |
| Resolução | 0.1° | |
| Parâmetro de inclinação da bússola | Precisão de pitch | 0.1°<15°(Intervalo de medição) |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<85° ((Rango de medição) | ||
| Faixa de altura | ± 85° | |
| Precisão do rolo | 0.1°<15° ((Rango de medição) | |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<180° ((Rango de medição) | ||
| Distância de rolagem | ± 180° | |
| Resolução | 0.1° | |
| Calibração | Calibração magnética dura | Disponível |
| Calibração magnética macia | Disponível | |
| Método de calibração de interferências com arquivo magnético |
Rotação 360° Horizontalmente; Rotação vertical (opcional) |
|
| Propriedades físicas | Tamanho do PCBA | L76 × W16.5 × H9.3 mm |
| Peso do PCBA | ≤ 10 g (excluindo fios terminais) | |
| Linha de terminais de PCBA | Cabos terminais de 30 cm | |
| Tamanho do pacote de habitação | L111,5 × W19,5 × H19,5 mm | |
| Peso do pacote de habitação | ≤ 85 g (excluindo os cabos) | |
| Cabos de ligação de caixa | Cabo de ligação aérea padrão de 1 m 5 PIN | |
| Interface de saída | RS232/RS485/TTL (facultativo) | |
| Interface | Iniciar o atraso | < 50 ms |
| Taxa de saída máxima | 20 Hz/s | |
| Taxa de comunicação | 2400 a 115200 baud (default 9600) | |
| Formato de saída | Protocolo Binário de Alto Desempenho | |
| Fornecimento de energia | Voltagem de potência | (Default) DC+5V |
| Corrente ((Max) | 30mA | |
| Corrente ideal | 26mA | |
| Modo de sono | TBD | |
| Meio Ambiente | Trabalho temporário. | -40°C~+85°C |
| Temperatura de armazenamento. | -40°C~+85°C | |
| Desempenho anti-choque | 100 g | |
| Nível de protecção | IP67 | |
| Compatibilidade eletromagnética | De acordo com as normas EN 61000 e BT17626 | |
| MTBF | ≥ 98000 horas/hora | |
| Resistência ao isolamento | ≥ 100 MΩ | |
| Anit-Impact | 100g@11ms,3 Direção axial (meio sinusoide) | |
| Antichoque | 10 gramas, 10 ‰ 1000 Hz | |
R: De acordo com o seu pedido, selecione o eixo de medição, a faixa de medição apropriada, os principais parâmetros da saída, ou não tem certeza, por favor contacte-nos o mais rapidamente possível,Nossa equipe será a primeira vez a entrar em contato com você e fornecer a melhor solução e o preço mais preferencial.
Q: Que tipo de métodos de pagamento?
A: Nós apoiamos métodos T / T e Paypal, você pode escolher qualquer um, após o pagamento, por favor, informe-nos a tempo, para que possamos organizar o seu pedido e entregar as mercadorias o mais rápido possível.
Q: Que tal o prazo de encomenda?
R: Após recebermos o seu pagamento, as amostras serão enviadas em 3-7 dias úteis. Se a encomenda em massa, por favor confirme o cronograma de entrega com nossa equipe de vendas com antecedência para evitar atrasos desnecessários.
P: Que tal a inspecção de qualidade antes do envio?
Temos vários departamentos de teste estarão em estrita conformidade com os requisitos de inspeção da qualidade dos bens e funções, para garantir a qualidade de cada um com 100% produto qualificado,e os produtos serão inspeccionados/testados novamente para garantir que não haja qualquer problema antes da expedição..
P: Quais são os métodos de transporte?
R: Você pode arranjar um correio para pegar as mercadorias da nossa empresa, ou fornecer o seu número de conta expresso internacional para pagar pelo seu correio local depois de as mercadorias chegarem às suas mãos,mas também pode entrega por DHL, FEDEX, UPS, TNT, EMS... etc. através do nosso agente de transporte.
P: E o serviço pós-venda?
A: Por favor, verifique o estado do pacote no tempo após o recebimento das mercadorias o mais rápido possível, e teste de desempenho do produto, se qualquer problema de qualidade, por favor, entre em contato conosco primeiro,Trataremos dos seus problemas e comentários o mais rápido possível.
P: Que tal a garantia do produto e o serviço de reparação?
R: Garantia por um ano. Em geral, podemos fornecer o serviço de reparo gratuitamente se não danificado dentro de um ano, e casos individuais podem ser estendidos para 3 anos ou mais.Se durante um determinado período de garantia ou dano causado pelo utilizador , cobraremos uma taxa razoável de acordo com a situação real.
P: As amostras estão disponíveis gratuitamente?
R: Na primeira vez de cooperação, precisamos cobrar o custo relacionado às amostras, porque nossos produtos pertencem ao grau da indústria e com alta qualidade,Assim, o custo é muito mais caro do que os bens de consumo médiosSe trabalharmos juntos mais vezes no futuro, consideraremos solicitar amostras gratuitas de acordo com as suas necessidades específicas e enviá-las para si,Obrigado pela sua compreensão..
Desejo-lhe uma agradável cooperação!
