Cor do cabo Definição |
Negro | Vermelho | Amarelo | Verde |
|
GND Potência negativa |
5V de corrente contínua Potência positiva |
TTL/RS232 ((RXD) Ou RS485 (((D-) |
TTL/RS232 ((TXD) Ou RS485 (((D+) |
Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: HCM385B-485
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $445.00/Units
Detalhes da embalagem: sensor do compasso 1pcs em cada caixa com interior seguro da esponja, 100pcs/ctn
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, Paypal
Habilidade da fonte: Unidade 1000/unidades por O sensor do compasso do mês está disponível
Utilização: |
Identificador de direcção |
Teoria: |
Magnetitc localizador de rotação |
Produção: |
RS485 |
A melhor precisão de direção: |
0.5 graus |
Escala de passo: |
+/-85 graus |
Peso: |
130 g |
Frequência de saída: |
20Hz |
Produção: |
IP67 |
Utilização: |
Identificador de direcção |
Teoria: |
Magnetitc localizador de rotação |
Produção: |
RS485 |
A melhor precisão de direção: |
0.5 graus |
Escala de passo: |
+/-85 graus |
Peso: |
130 g |
Frequência de saída: |
20Hz |
Produção: |
IP67 |

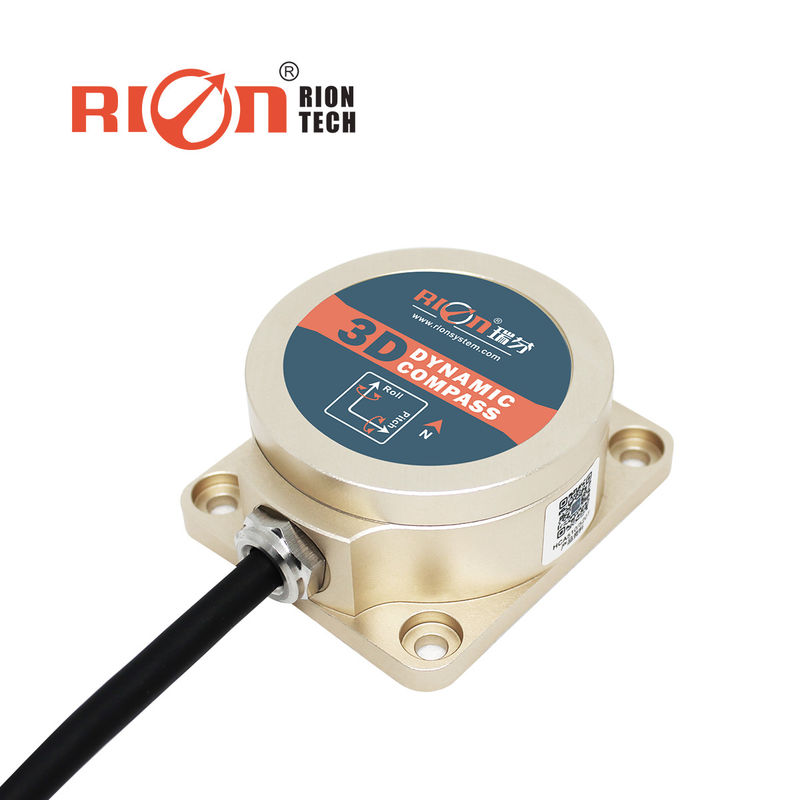

HCM385B, bússola eletrônica 3D econômica com calibração magnética dura e macia
O HCM380B/HCM385B-MP é uma bússola eletrônica 3D econômica. Adota o método de calibração de 24 pontos, que tem um anti-interferência mais forte e operação fácil,e usa acelerômetro de alta precisão para compensação de inclinação, de modo a poder fornecer informações de direcção de alta precisão em qualquer superfície da ferramenta ao rolar dentro de ± 180 °Para interferências fixas, ainda pode fornecer dados de medição de alta precisão, RS232, RS485,Métodos de interface de comunicação múltipla TTL são opcionais.
O produto integra um magnetômetro de três eixos e um acelerômetro de três eixos, com alta resolução e forte capacidade anti-ruído.Produto de elevada estabilidade, de pequena dimensão e de baixo consumo de energiaÉ amplamente utilizado em muitos campos, como dispositivos portáteis, dispositivos móveis, estabilização de antena, veículos e integração de sistemas.O produto pode ser encomendado com uma embalagem selada ou uma placa de circuito.
★ Mapeamento da Navegação Marinha
★ Imagem infravermelha
★ ROV Robot de navegação subaquática
★ Navegação integrada por GPS
★ Tester Oceanográfico
★ Plotador Complementar do Mapa
★ Controle por servo da antena
★ Precisão de rotação: 0,5°
★ Faixa de medição do rolo: ± 180°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: < 0,2° ((Rango total)
★ Temperatura de trabalho: -40°C~+85°C
★ Tamanho: L57×W49×H25.5mm
★ Com calibração magnética dura e macia
★ Saída RS232/RS485/TTL
| Parâmetros HCM380B/HCM385B-MP |
||
| Direção | Melhor direção de precisão | 0.5° |
| Resolução | 0.1° | |
| Tilt | Precisão de inclinação | 0.1°<15°(Intervalo de medição) |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<85° ((Rango de medição) | ||
| Intervalo de altura | ± 85° | |
| Precisão do rolo | 0.1°<15° ((Rango de medição) | |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<180° ((Rango de medição) | ||
| Distância de rolagem | ± 180° | |
| Resolução | 0.1° | |
| Calibração | Calibração magnética dura | Disponível |
| Calibração magnética macia | Disponível | |
| Método de calibração de interferências com arquivo magnético | 24 pontos de calibração | |
| Propriedades físicas | Dimensão | L57 × W49 × H25.5 mm |
| Peso | 130 g (excluindo o cabo) | |
| RS232/RS485/TTL | Cabos de chumbo directo | |
| Características da interface | Iniciar o atraso | < 50 ms |
| Taxa de saída máxima | 20 Hz/s | |
| Taxa de comunicação | 2400 a 115200 baud | |
| Formato de saída | Protocolo Binário de Alto Desempenho | |
| Potência | Voltagem de potência | DC+5V |
| Corrente ((Max) | 30 mA | |
| Corrente ideal | 26 mA | |
| Modo de sono | TBD | |
| Meio Ambiente | Trabalho temporário. | -40°C+85°C |
| Temperatura de armazenamento. | -40°C+85°C | |
| Desempenho anti-choque | 100 g | |
| Proteção | IP67 | |
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | |
| MTBF | ≥ 98000 horas/hora | |
| Resistência ao isolamento | ≥ 100 MΩ | |
| Anit-Impact | 100 g@11 ms, Direção axial (meio sinusoide) | |
| Anti-choque | 10 gramas, 10 ‰ 1000 Hz | |
HCM380B painel único ligação por cabo:
|
Cor do cabo Definição |
Negro | Vermelho | Amarelo | Verde |
|
GND Potência negativa |
5V de corrente contínua Potência positiva |
TTL/RS232 ((RXD) Ou RS485 (((D-) |
TTL/RS232 ((TXD) Ou RS485 (((D+) |
