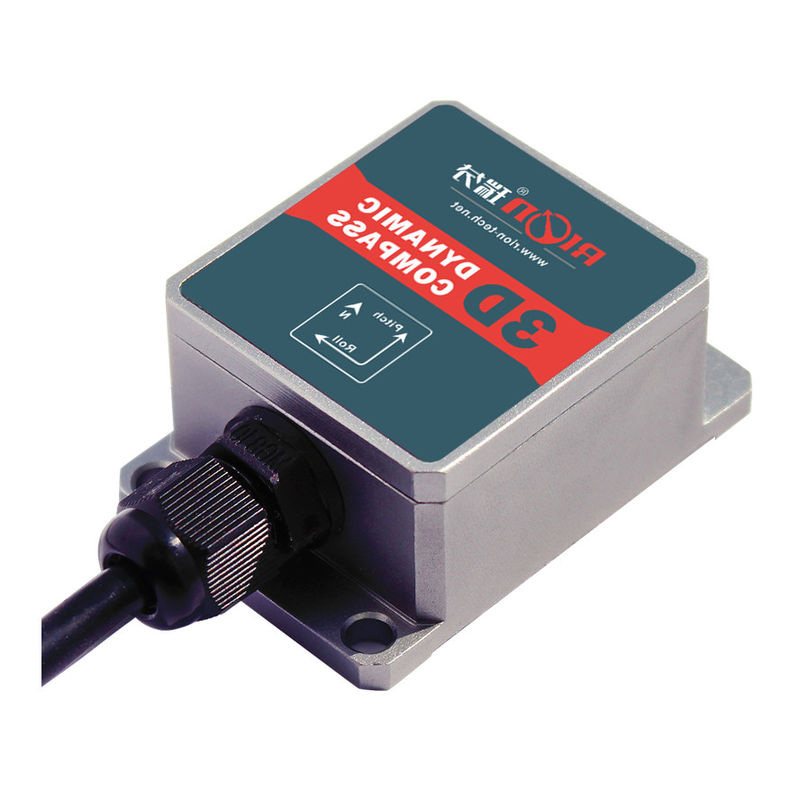

Magnômetro dinâmico 3 eixos inclinação compensada bússola navios sensor de bússola
▶ Características principais
★ Faixa de medição do ângulo de inclinação: inclinação ± 85°, ângulo de rolagem +/-180°
★ Com magnético duro, magnético macio e compensação do ângulo de inclinação
★ Interface de saída RS232/RS485/TTL padrão
★ Precisão do ângulo de azimute: 0,8°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: 0,2°
★ Largo intervalo de temperaturas: -40°C+85°C
★ Dimensões: L55×W37×H24mm
★ Fornecimento de energia de 5 V CC
★ Resistência à água IP67
▶ APLICAÇÃO
★ Busca por antena de satélite
★ Análise e cartografia marinha
★ Navegação integrada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Râmetro a laser
★ ROV navegação robótica subaquática
★ Robô de ocasião especial
★ Instrumento de pesquisa oceanográfica
| Parâmetro DDM350B&360B |
| Orientação da bússola |
Precisão de rotação ((RMS)) |
0Inclinação de 0,8°< 10° |
| 1.5° de inclinação < 30° |
| 2.0° inclinação <40° |
| 3.0° inclinação < 60° |
| Resolução |
0.1° |
| Intervalo de altura |
± 90° |
| Distância de rolagem |
± 180° |
| Precisão da inclinação ((RMS)) |
Estado estático 0,2° |
| Dinâmica 0,5° |
| Resolução |
0.1° |
| Intervalo de ângulos de compensação de inclinação |
Rolamento ± 180° |
| Inclinação < 85° |
| Calibração |
Calibração de ferro duro |
- Sim, sim. |
| Calibração de ferro mole |
- Sim, sim. |
| Método de calibração das interferências do campo magnético |
Uma rotação do plano (calibração bidimensional) |
| Características físicas |
Tamanho |
L55 × W37 × H24 mm |
| RS232/RS485/TTL |
4 núcleos de cabo de chumbo directo de 1 metro |
| Interface |
Atraso no arranque |
< 50 ms |
| Taxa de produção |
20 Hz/s |
| Taxa de Baud |
2400 a 115200 baud |
| Formato de saída |
Protocolo binário de alta performance |
| Potência |
Tensão de alimentação |
(Default) CC + 5V |
| (Customizado) DC 9 ̊36V |
| Corrente (MAX) |
45 mA |
| Modelo ideal |
35 mA |
| Modo de suspensão |
TBD |
| Meio Ambiente |
Faixa de operação |
-40°C+85°C |
| Temperatura de armazenamento |
-40°C+100°C |
| Resistência à vibração |
2500 g |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 40000 horas/hora |
| Resistência ao isolamento |
≥ 100 megohm |
| Resistência ao impacto |
100g@11ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Peso |
90 g (excluindo o cabo) |
