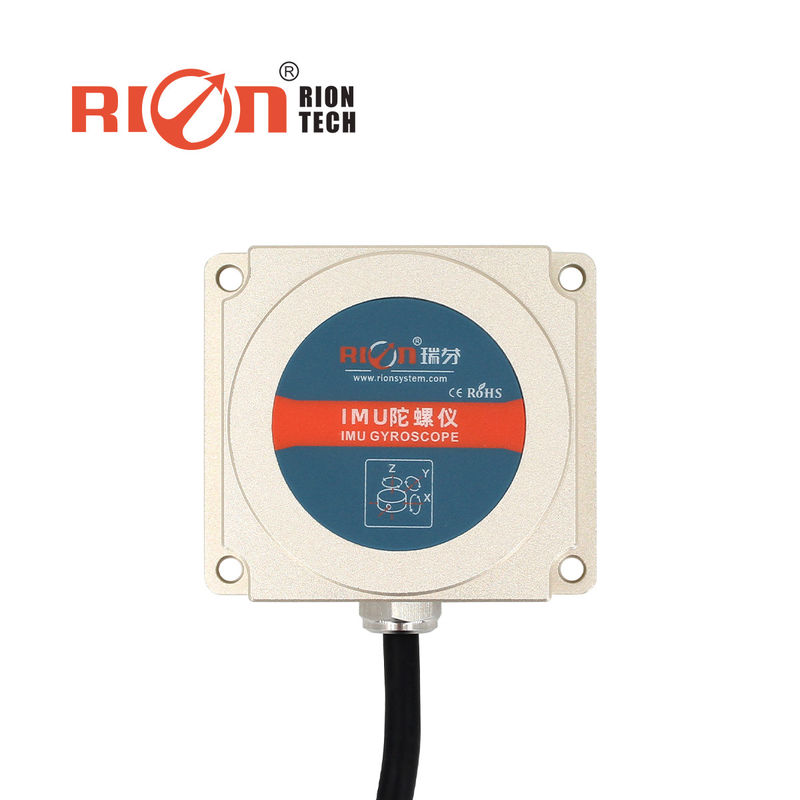

Giroscópio IMU para a condução automática do veículo agrícola com 3 o giroscópio da linha central do acelerômetro 3 da linha central
DESCRIÇÃO DO PRODUTO
TL725D é um giroscópio IMU especializado na navegação para a condução automática do veículo agrícola. Com o giroscópio incorporado da três-linha central da industrial-categoria e o acelerômetro da três-linha central, TL725D pode ainda dados lisos da atitude da saída sob a condição de trabalho da vibração alta. Tornado com base na plataforma com inércia da medida de MEMS e no algoritmo dinâmico da atitude da taxa angular do giroscópio, do ele ângulo de inclinação dinâmico das saídas, ângulo horizontal do azimute, taxa angular da três-linha central, aceleração da três-linha central e para a frente dados axiais da aceleração do corpo no tempo real. igualmente pode feedback que conta a saída no tempo real pela saída integral da único-linha central da Z-linha central, permitindo as rodas dianteiras do veículo girou exatamente. O TL725D é aplicado especialmente para a maquinaria agrícola automática que apontam precisar e a operação eficiente. É um componente indispensável de uma maquinaria agrícola da nova geração.
Não
|
Artigo
|
Dados
|
1
|
atitude da Três-linha central
|
Azimute ±180°, rolo angle±180°, passo angle±90
|
2
|
Largura de banda
|
>100Hz
|
3
|
Definição
|
300°/s
|
4
|
Não-linear
|
300°/s
|
5
|
Escala do giroscópio
|
300°/s
|
6
|
Instabilidade diagonal zero do giroscópio (Allan)
|
4.0°/h
|
7
|
Coeficiente da caminhada aleatória do ângulo (Allan)
|
0,25 °/sqrt (h)
|
8
|
Escala do acelerômetro
|
±4g
|
9
|
Definição da aceleração
|
0.001g
|
10
|
Precisão da aceleração
|
1mg
|
11
|
Tempo de partida
|
250ms
|
12
|
Tensão entrada
|
+9~36V
|
13
|
Atual
|
35mA (12V)
|
14
|
Temp de trabalho
|
-40 ~ +80℃
|
15
|
Vibração
|
5g~10g
|
16
|
Choque
|
200g PK, 2ms, seno do ½
|
17
|
Peso
|
140g (sem cabo)
|
