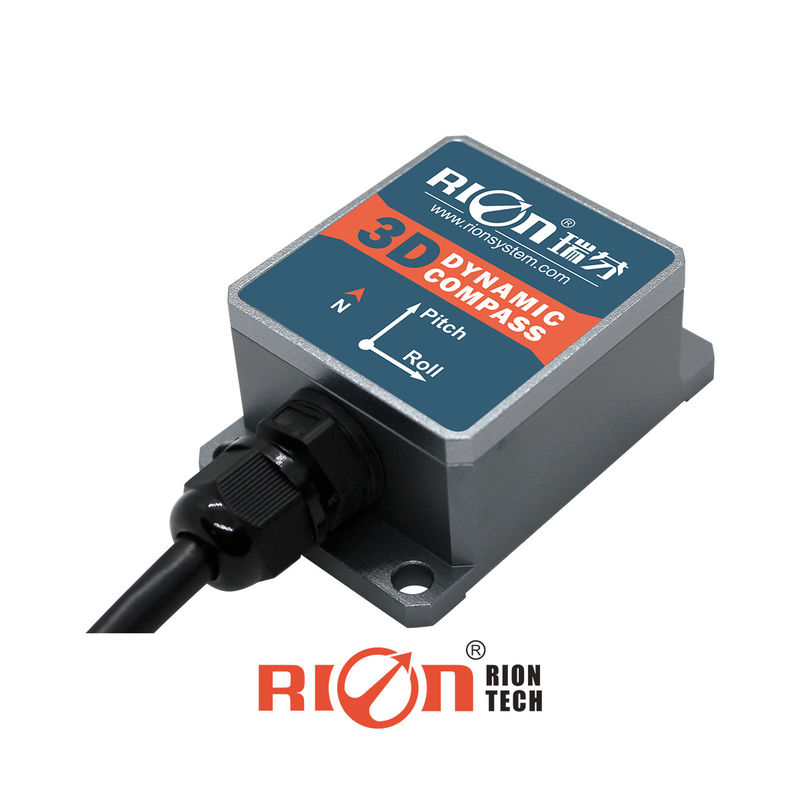

Medidor do compasso para o veículo inferior da água que dirige o sensor compensado giroscópio do título de compasso da navegação
▶DESCRIÇÃO DO PRODUTO
DDM350B/DDM360B é um compasso eletrônico dinâmico tridimensional, que integre uma unidade de medida com inércia de 9 linhas centrais, incluindo um acelerômetro da três-linha central, um giroscópio da três-linha central, e um fluxgate da três-linha central. Utilizando as características dinâmicas altas do ângulo do giroscópio e as características altamente estáveis da atitude do acelerômetro, o passo e os ângulos do rolo que seguem as mudanças complexas da atitude são obtidos com o algoritmo dinâmico da navegação com inércia. O ângulo geomagnético do azimute adota duramente algoritmos magnéticos magnéticos e macios da calibração, de modo que o compasso possa eliminar a influência do campo magnético com o algoritmo da calibração mesmo no ambiente com interferência do campo magnético. O título é calculado no tempo real pelo unidade central de processador, e os ângulos dinâmicos do passo e do rolo são usados para a compensação de direção dinâmica para uma vasta gama de azimutes magnéticos, assegurando-se de que o compasso possa fornecer a elevada precisão que dirige dados mesmo em ângulos de inclinação até de ±85°. O compasso eletrônico integra um processador de aritmética de nível elevado de DSP com modos de saída diversificados. As relações padrão incluem RS232/RS485/TTL e outras relações, e outras relações de comunicação podem ser personalizadas.
DDM350B/DDM360B é pequenos e baixa potência que consumpting. Pode ser usado em embarcações, em antenas e em satélites marinhos, zangões comerciais, e muito a outra alto-vibração, ambientes extremamente ásperos. É mais apropriado para a vária medida de hoje da elevada precisão integrou sistemas de controlo.
▶CARACTERÍSTICAS PRINCIPAIS
Escala da medida do ângulo de inclinação do ★: passo ±85°, ângulo ±180° do rolo
★ com compensação magnética, macia dura magnético e de inclinação do ângulo
Precisão padrão do ângulo do azimute do ★ da relação da saída do ★ RS232/RS485/TTL: 0.8°
Definição da inclinação do ★: precisão da inclinação do ★ 0.1°: temp largo do ★ 0.2°. escala: -40℃~+85℃
★ Dimesion: Avaliação impermeável do ★ IP67 da fonte de alimentação da C.C. 5V do ★ de L55×W37×H24mm
▶APLICAÇÃO
Navegação integrada GPS de exame do ★ da busca da antena satélite do ★ e de traço marinha do ★
Do ★ aéreo 2não pilotado do veículo do ★ do servocontrol da antena do ★ tonalizador infravermelho
Robô subaquático da ocasião especial do ★ da navegação do robô do ★ ROV do rangefinder do laser do ★
 Parâmetro de DDM350B/DCM360B |
||
| Título de compasso | Dirigindo a precisão | 0.8° |
| Definição | 0.1° | |
| Escala de passo | ±90° | |
| Escala de rolo | ±180° | |
| Precisão da inclinação | Estado estático 0.2° | |
| 0.5° dinâmico | ||
| Definição | 0.1° | |
| Incline a escala do ângulo da compensação | Rolo ±180° | |
| Passo <85° | ||
| Calibração | Calibração dura do ferro | sim |
| Calibração do ferro macio | sim | |
| Método da calibração da interferência do campo magnético | Uma rotação do plano (calibração bidimensional) | |
| Característica física | Tamanho | L55×W37×H24mm |
| RS232/RS485/TTL | 4 núcleos cabo direto da ligação de 1 medidor | |
| Relação | Atraso da partida | <50ms> |
| Taxa de saída | 20Hz/s | |
| Taxa de transmissão | 2400 a 115200baud | |
| Formato da saída | Protocolo binário do elevado desempenho | |
| Poder | Tensão de fonte | (Defeito) C.C. +5V |
| C.C. (personalizada) 9~36V | ||
| Atual (max) | 45mA | |
| Modelo ideal | 35mA | |
| Modo de sono | TBD | |
| Ambiente | Escala de funcionamento | -40℃~+85℃ |
| Temperatura de armazenamento | -40℃~+100℃ | |
| Resistência da vibração | 2500g | |
| Compatibilidade eletrónica | De acordo com EN61000 e GBT17626 | |
| MTBF | ≥40000 horas/tempo | |
| Resistência de isolação | megohm ≥100 | |
| Resistência de impacto | 100g@11ms, sentido 3 axial (metade sinusoide) | |
| Antivibração | 10grms, 10~1000Hz | |
| Peso | Única placa: ≤25g ≤135g (que inclui o cabo de 1 medidor) | |
O software configura:
