Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: HCM605B
Termos do pagamento & do transporte
Quantidade de ordem mínima: Unidades 1
Preço: $540.00/Units
Detalhes da embalagem: 1pcs compasso digital em cada caixa interna, 200pcs /ctn
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 1000 PCes pelo mês
Precisão de direção: |
0.3°~0.5° |
Medida da escala do rolo: |
±180° |
Definição da inclinação: |
0.1° |
Precisão da inclinação: |
<0> |
Tempaccuracy de trabalho: |
-40°C~+85°C |
Escala de passo: |
+/-85° |
MTBF digital do compasso: |
≥40000 horas/tempo |
Produção: |
IP67 |
Precisão de direção: |
0.3°~0.5° |
Medida da escala do rolo: |
±180° |
Definição da inclinação: |
0.1° |
Precisão da inclinação: |
<0> |
Tempaccuracy de trabalho: |
-40°C~+85°C |
Escala de passo: |
+/-85° |
MTBF digital do compasso: |
≥40000 horas/tempo |
Produção: |
IP67 |
▶INTRODUÇÃO DO PRODUTO

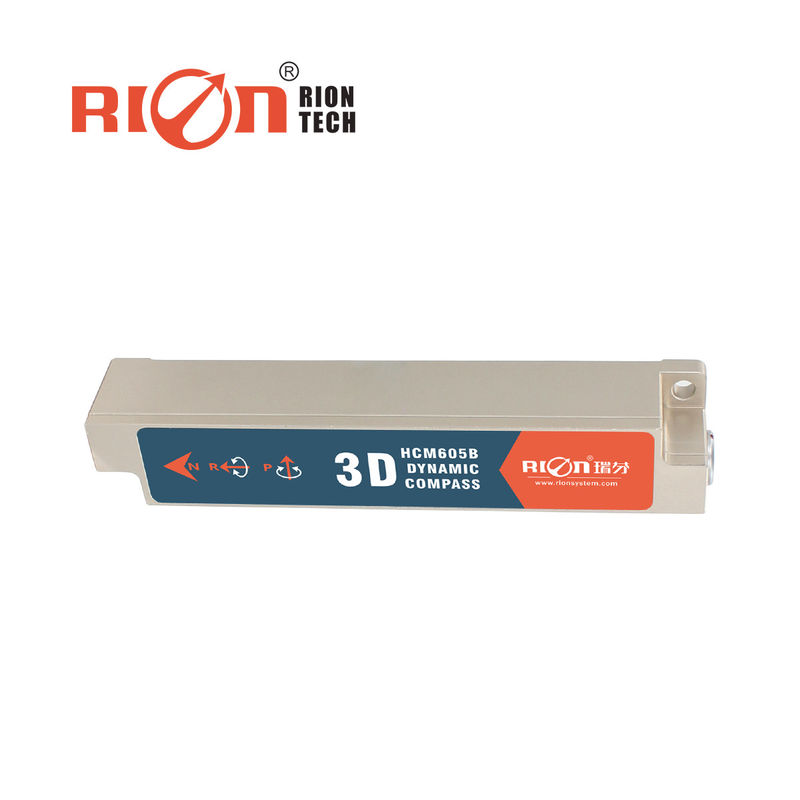

O HCM600/HCM605 é uma bússola electrónica dinâmica e de alta precisão de 3 eixos, de alto desempenho, fiabilidade, pequeno tamanho e baixo consumo de energia,é adequado para medir a posição e ângulos de direção em muitos campos, tais como estabilidade da antena e veículosO utilizador pode encomendar um produto completo com uma caixa (até IP67) ou um módulo de bússola.
▶Figura
★ Precisão de rotação: 0,3° ≈ 0,5°
★ Distância de rolagem: ± 180°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: < 0,2° ((Rango total)
★ Largo intervalo de temperatura: -40°C ∼+85°C
★ Dimensões: L110 × W19.5 × H19.5 mm
★ Com compensação magnética e inclinação dura e macia
★ RS232/RS485/TTL
▶Aplicação
★ Satélite Antenna Satélite de Pesquisa
★ Pesquisa e mapeamento da navegação marítima
★ Navegação integrada por GPS
★ Controle por servo da antena
★ Imagem infravermelha
★ Laser Range Finder
★ Rov Robot de Navegação Subaquática
★ Instrumentos de medição oceanográficos
★ Robô de ocasião especial
| Parâmetros HCM600B/HCM605B |
||
| Rótulo | Precisão da rota | 0.5° de inclinação < 10° |
| Resolução | 0.1° | |
| Parâmetros de inclinação | Precisão de inclinação | 0.1°<15° (intervalo de medição) |
| 0.1°<30° (intervalo de medição) | ||
| 0.1°<60° (intervalo de medição) | ||
| 0.2°<85° (intervalo de medição) | ||
| Intervalo de altura | ± 85° | |
| Precisão do rolo | 0.1°<15° (intervalo de medição) | |
| 0.1°<30° (intervalo de medição) | ||
| 0.1°<60° (intervalo de medição) | ||
| 0.2°<180° (intervalo de medição) | ||
| Distância de rolagem | ± 180° | |
| Resolução | 0.1° | |
| Calibração | Calibração de ferro duro | - Sim, sim. |
| Calibração de ferro mole | - Sim, sim. | |
| Calibração de interferências magnéticas | Rotar 360 graus horizontalmente; rotação vertical (opcional) | |
| Características físicas | Tamanho | L111,5 × W19,5 × H19,5 mm |
| Peso | ≤ 85 g (excluindo o cabo) | |
| RS232/RS485/TTL | Conector de ligação rápida 5PIN | |
| interface | Retardo de início | < 50 ms |
| Velocidade máxima de saída | 20 Hz/s | |
| Velocidade de comunicação | 2400 a 115200 baud (default 9600) | |
| Formato de saída | Protocolo binário de alto desempenho | |
| Potência | Voltagem de potência | (padrão) DC+5V |
| Corrente ((max) | 30 mA | |
| Modo ideal | 26 mA | |
| Modo de hibernação | TBD | |
| Meio Ambiente | Faixa de operação | -40°C+85°C |
| Temperatura de armazenamento | -40°C+85°C | |
| Resistência à vibração | 100 g | |
| Proteção | IP67 | |
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | |
| MTBF | ≥ 40000 horas/hora | |
| Resistência ao isolamento | ≥ 100 megohm | |
| Resistente a impactos | 100g11ms, 3 direcções axiais (meio sinusoide) | |
| Anti-vibração | 10 gramas, 10~1000 Hz | |
Tamanho
