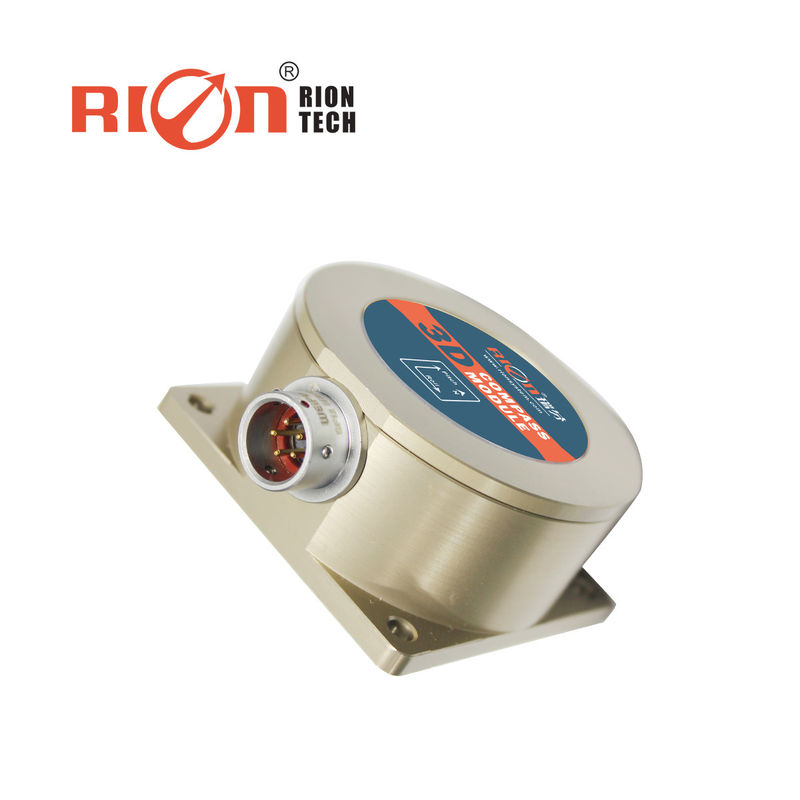

DCM302B Sensor de inclinação de baixo consumo de energia/sensor de inclinação de precisão com bússola eletrônica 3D

DCM302B Sensor de inclinação de baixo consumo de energia/sensor de inclinação de precisão com bússola eletrônica 3D

Descrição do produto:

DCM301B/DCM302B é uma bússola eletrônica 3D com alta precisão usando algoritmo de calibração de plano bidimensional.e só precisa girar o plano no lugar para completar o processo de calibraçãoUsando algoritmos de calibração magnética dura e magnética macia, a bússola pode alcançar resultados ideais de medição através de calibração tridimensional em um ambiente com interferência magnética.Esta bússola integra tecnologia de detecção magnética de três eixos, que pode calcular a posição em tempo real através da unidade central de processamento,e um acelerômetro de três eixos é utilizado para compensar uma ampla gama de ângulos de inclinação para garantir que a bússola possa fornecer dados de direção precisos mesmo em ângulos de inclinação de até ± 85°A bússola electrónica integra um controlo MCU de alta precisão, com modos de saída diversificados.e outras interfaces de comunicação podem ser personalizadas.

O DCM302B é pequeno, com baixo consumo de energia e pode ser usado em muitos campos, como estabilidade de antena, veículos e integração de sistemas.Sua alta resistência a choques e alta confiabilidade também permitem que a bússola funcione normalmente em ambientes extremamente adversos, e é adequado para sistemas de controlo de integração de medição de alta precisão.

Características:

• Precisão de rotação: 0,5° ≈ 0,8°
• Intervalo de medição do ângulo de inclinação: ± 85°
• Resolução do ângulo de inclinação: 0,1°
• Anti-vibração: 10 gramas, 10 ‰ 1000 Hz
• Precisão do ângulo de inclinação: 0,1°
• Temperatura de largura: -40°C+85°C
• Output RS232/RS485/TTL

Parâmetros técnicos:

DCM301B /302B		Parâmetro
Orientação da bússola	A melhor precisão de direcção	0.5°
	Resolução	0.1°
Parâmetro de inclinação da bússola	Precisão de inclinação	0.1°<15° ((Rango de medição)
		0.2°<30° ((Rango de medição)
		0.3°<60° ((Rango de medição)
		0.3°<85° ((Rango de medição)
	Intervalo de inclinação do passo	± 85°
	Precisão do rolo	0.1°<15° ((Rango de medição)
		0.2°<30° ((Rango de medição)
		0.3°<60° ((Rango de medição)
		0.3°<85° ((Rango de medição)
	Faixa de inclinação do rolo	± 85°
	Resolução	0.1°
	Melhor intervalo de compensação de inclinação	< 40°
Calibração	Calibração de ferro duro	- Sim, sim.
	Calibração de ferro mole	- Sim, sim.
	Método de calibração das interferências do campo magnético	Rotação do plano em 1 círculo ((Calibração 2D)
Características físicas	Dimensão	L60 × W59 × H33 mm
	Peso	PCBA: 20 g, com casca: 100 g
	Conector de interface RS232/RS485/TTL	Conector 5PIN
Características da interface	Retardo de início	< 50 ms
	Taxa de saída máxima	20 Hz/s
	Taxa de comunicação	2400 a 19200 baud
	Formato de saída	Protocolo binário de alta performance
Potência	Fornecimento de energia	(Default) DC+5V
		(Customizado) DC9 ‡ 36V
	Corrente ((máximo)	40 mA
	Modo ideal	30 mA
	Modo de sono	TBD
Meio Ambiente	Faixa de operação	-40°C+85°C
	Temperatura de armazenamento	-40°C+85°C
	Performance de choque de resistência	2500 g
Compatibilidade eletromagnética	De acordo com a EN61000 e a GBT17626
MTBF	≥ 98000 horas/tempo
Isolamento	≥ 100M
Anti-choque	100g@11ms,3 Direção axial (meio sinusoide)
Anti-vibração	10 gramas, 10 ‰ 1000 Hz

Aplicações:

★ mapeamento de navegação

★ Navegação integrada com GPS

★ Servo-controle da antena

★ Dispositivo de pintura de mapas

★ Robô de ocasião especial

★ Râmetro a laser

★ Imagem de infravermelho
