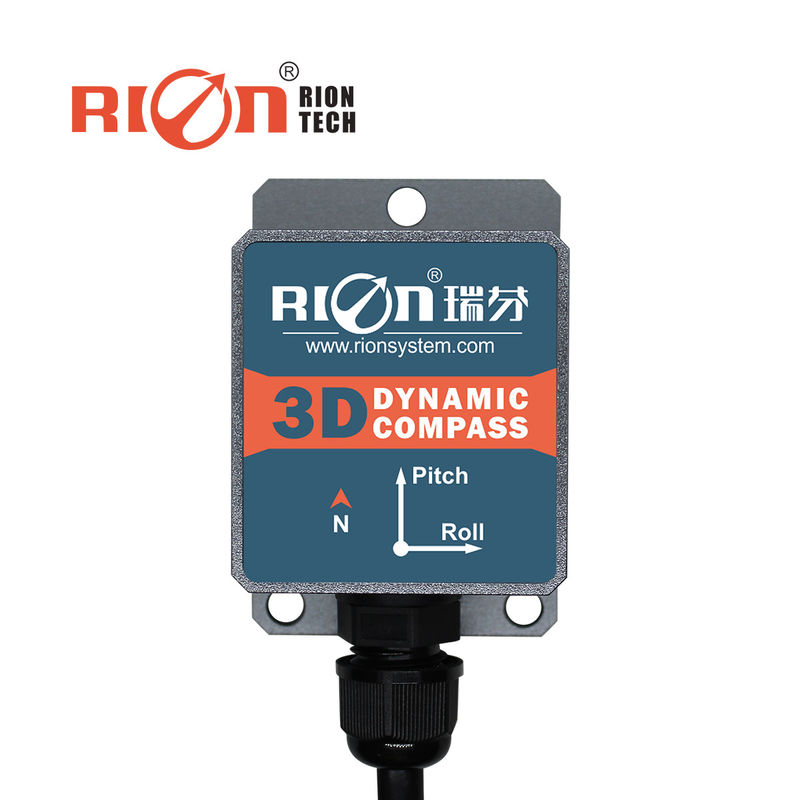

DDM360 bússola electrónica dinâmica 3D com compensação de inclinação RION

DDM360 bússola electrónica dinâmica 3D com compensação de inclinação RION

Descrição do produto:

DDM350B / DDM360B é uma bússola electrónica dinâmica tridimensional, que integra uma unidade de medição inercial de 9 eixos, incluindo um acelerômetro de três eixos, um giroscópio de três eixos,e uma porta de fluxo de três eixosUtilizando as características de ângulo dinâmico elevado do giroscópio e as características de posição altamente estável do acelerômetro,os ângulos de inclinação e rolagem que seguem as mudanças complexas de atitude são obtidos através do algoritmo dinâmico de navegação inercialO ângulo do azimote geomagnético adota algoritmos de calibração magnéticos duros e magnéticos moles.para que a bússola possa eliminar a influência do campo magnético através do algoritmo de calibração mesmo no ambiente com interferência do campo magnéticoA direcção é calculada em tempo real pelo processador central e os ângulos dinâmicos de inclinação e rolagem são utilizados para a compensação dinâmica da direcção para uma ampla gama de azimutos magnéticos.assegurar que a bússola pode fornecer dados de rotação de alta precisão mesmo em ângulos de inclinação de até ± 85°A bússola eletrônica integra um processador aritmético DSP de alto nível com modos de saída diversificados. As interfaces padrão incluem RS232/RS485/TTL e outras interfaces,e outras interfaces de comunicação podem ser personalizadas.

Características:

• Faixa de medição do ângulo de inclinação: inclinação ± 85°, ângulo de rolagem ± 180°
• Com magnético duro, magnético macio e compensação do ângulo de inclinação
• Interface de saída RS232/RS485/TTL padrão
• Largo intervalo de temperaturas: -40°C+85°C
• Resolução da inclinação: 0,1°
• Precisão de inclinação: 0,2°

Parâmetros técnicos:

Aplicações:

★ Busca por antena de satélite

★ Servo-controle da antena

★ Análise e cartografia marinha

★ Imagem de infravermelho

★ Robô de ocasião especial
