Descrição do produto:

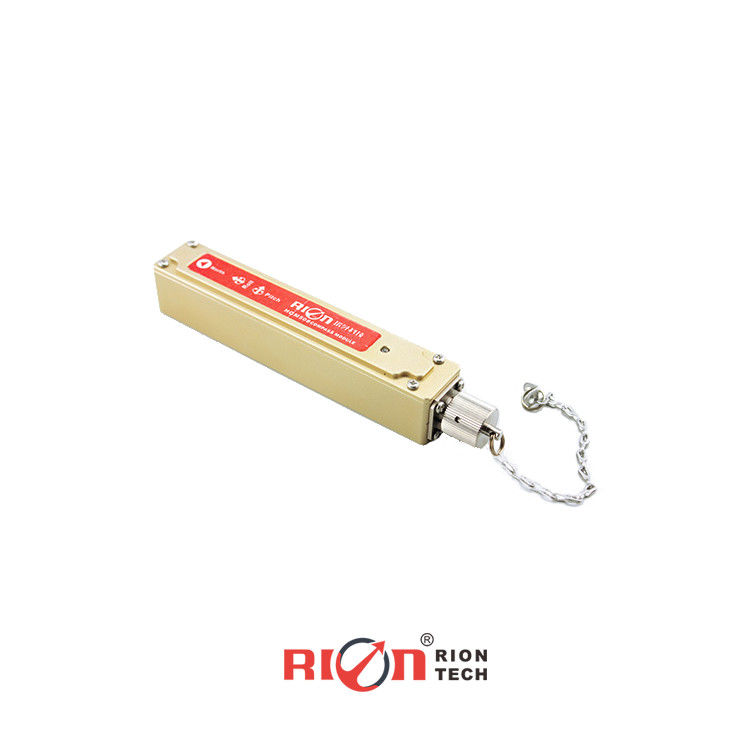

O HCM508B é uma bússola 3D de alta precisão desenvolvida pela Rion Technology Co., Ltd. Ele possui saída digital RS232 e saída analógica de 4 ~ 20mA, juntamente com uma classificação à prova d'água IP67,tornando-o ideal para medições de perfuraçãoCom algoritmos de calibração de ferro duro e mole, garante informações precisas de rotação mesmo em ferramentas com um ângulo de rolagem de 360°.Seu tamanho compacto e baixo consumo de energia o tornam perfeito para sistemas de medição sensíveis miniaturizados.
Equipado com sensores magnéticos avançados de três eixos e cálculo de direção em tempo real através de uma unidade central de processamento,o HCM508B também integra um acelerômetro de três eixos para compensar uma ampla gama de ângulos de inclinaçãoEsta combinação de alto desempenho e estabilidade torna-o adequado para diversas aplicações, tais como estabilidade de antenas, sistemas de veículos e integração geral do sistema.
Características:
- Precisão de rotação: 0,3°~0,5°
- Intervalo de medição do ângulo de rolagem: ± 180°
- Resolução do ângulo de inclinação: 0,1°
- Precisão do ângulo de inclinação: 0,2°
- Temperatura de largura: -40°C~+85°C
- Interface de saída RS232/RS485/TTL padrão
- Saída analógica de 4-20 mA
- Com magnético duro, magnético macio e compensação de ângulo
Parâmetros técnicos:
| HCA508B |
|
Parâmetro |
| Parâmetro de direcção da bússola |
A melhor precisão de direcção |
0.3° |
| Resolução |
0.1° |
| Parâmetro de inclinação da bússola |
Precisão de inclinação |
0.1°<15° ((Rango de medição) |
| 0.1°<30° ((Rango de medição) |
| 0.1°<60° ((Rango de medição) |
| 0.2°<85° ((Rango de medição) |
| Intervalo de inclinação do passo |
± 85° |
| Precisão do rolo |
0.1°<15° ((Rango de medição) |
| 0.1°<30° ((Rango de medição) |
| 0.1°<60° ((Rango de medição) |
| 0.2°<180° ((Rango de medição) |
| Faixa de inclinação do rolo |
± 180° |
| Resolução |
0.1° |
| Calibração |
Calibração de ferro duro |
- Sim, sim. |
| Calibração de ferro mole |
- Sim, sim. |
| Método de calibração das interferências do campo magnético |
24 pontos ((Calibração 3D) |
| Características físicas |
Dimensão |
L125*W22*H24mm |
| Peso |
90 g |
| Conector de interface RS232/RS485/TTL |
Conector 5PIN |
| Características da interface |
Retardo de início |
< 50 ms |
| Taxa de saída máxima |
20 Hz/s |
| Taxa de comunicação |
2400 a 19200 baud |
| Formato de saída |
Protocolo binário de alta performance |
| Saída analógica |
4-20mA FS ((0-360°) |
Apenas para as posições 4-20mA |
| Potência |
Fornecimento de energia |
DC por defeito 12 V; 18~36 V opcional |
| Corrente ((máximo) |
40 mA |
| Modo ideal |
28 mA |
| Modo de sono |
TBD |
| Meio Ambiente |
Faixa de operação |
-40°C+85°C |
| Temperatura de armazenamento |
-40°C+85°C |
| Performance de choque de resistência |
2500 g |
| Compatibilidade eletromagnética |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 98000 horas/tempo |
| Resistência ao isolamento |
≥ 100M |
| Resistência a choques |
100 g@11 ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz
|
Aplicações:
★ Antenna de satélite
★ Navegação e topografia marítima
★ Navegação integrada baseada em GPS
★ Controle de posicionamento da antena
★ Câmara infravermelha
★ Medidor de distância a laser
★ Navegação do gráfico
★ ROV guia robô subaquático
★ Dispositivos de medição oceanográfica
