Detalhes do produto
Place of Origin: Shenzhen
Marca: RION
Número do modelo: HCM508B
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $458.00 - $520.00/Pieces
Detalhes da embalagem: Caixa de cartão
Tempo de entrega: 5-7 dias
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 PCS por mês
Dimensão: |
L125*W22*H24mm |
antivibração: |
10 gramas,10 ‰ 1000 Hz |
A melhor precisão de direcção: |
0.3° |
Peso: |
90 g |
Faixa de inclinação do rolo: |
±180° |
Intervalo de inclinação do passo: |
±85° |
Resolução: |
0.1° |
MTbf: |
≥98000 horas/vezes |
Dimensão: |
L125*W22*H24mm |
antivibração: |
10 gramas,10 ‰ 1000 Hz |
A melhor precisão de direcção: |
0.3° |
Peso: |
90 g |
Faixa de inclinação do rolo: |
±180° |
Intervalo de inclinação do passo: |
±85° |
Resolução: |
0.1° |
MTbf: |
≥98000 horas/vezes |

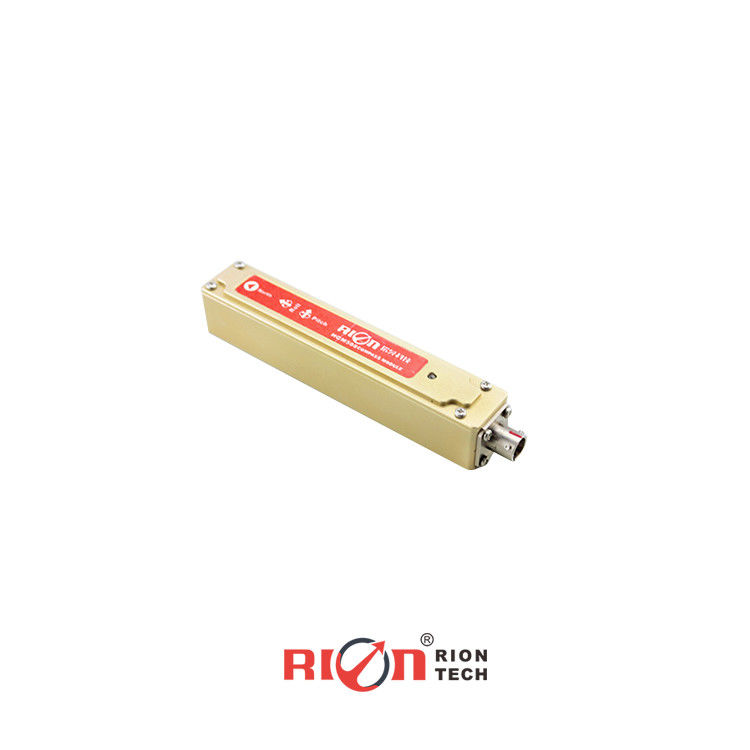

O HCM508B é uma bússola 3D de alta precisão desenvolvida independentemente pela Rion Technology Co., Ltd. é integrada com saída de sinal digital RS232 e saída analógica de 4 ~ 20mA. Classificação impermeável IP67,mais adequado para a medição de perfuraçãoUtiliza algoritmos de calibração de ferro duro e ferro mole, de modo que qualquer superfície de ferramenta com um ângulo de rolagem de 360° pode ainda fornecer informações de direcção de alta precisão.Tem as características de tamanho pequeno e baixo consumo de energia, adequado para sistemas de medição sensíveis miniaturizados.
HCM508B integra tecnologia de detecção magnética de três eixos, calcula dados de direção em tempo real através da unidade central de processamento,e usa um acelerômetro de três eixos para compensar uma ampla gama de ângulos de inclinaçãoÉ um produto de alto desempenho e alta estabilidade. O HCM508B é pequeno, com baixo consumo de energia e é amplamente usado em muitos campos, como estabilidade de antena, veículos e integração de sistemas.
| HCA508B | Parâmetro | |
| Parâmetro de direcção da bússola | A melhor precisão de direcção | 0.3° |
| Resolução | 0.1° | |
| Parâmetro de inclinação da bússola | Precisão de inclinação | 0.1°<15° ((Rango de medição) |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<85° ((Rango de medição) | ||
| Intervalo de inclinação do passo | ± 85° | |
| Precisão do rolo | 0.1°<15° ((Rango de medição) | |
| 0.1°<30° ((Rango de medição) | ||
| 0.1°<60° ((Rango de medição) | ||
| 0.2°<180° ((Rango de medição) | ||
| Faixa de inclinação do rolo | ± 180° | |
| Resolução | 0.1° | |
| Calibração | Calibração de ferro duro | - Sim, sim. |
| Calibração de ferro mole | - Sim, sim. | |
| Método de calibração das interferências do campo magnético | 24 pontos ((Calibração 3D) | |
| Características físicas | Dimensão | L125*W22*H24mm |
| Peso | 90 g | |
| Conector de interface RS232/RS485/TTL | Conector 5PIN | |
| Características da interface | Retardo de início | < 50 ms |
| Taxa de saída máxima | 20 Hz/s | |
| Taxa de comunicação | 2400 a 19200 baud | |
| Formato de saída | Protocolo binário de alta performance | |
| Saída analógica | 4-20mA FS ((0-360°) | Apenas para as posições 4-20mA |
| Potência | Fornecimento de energia | DC por defeito 12 V; 18~36 V opcional |
| Corrente ((máximo) | 40 mA | |
| Modo ideal | 28 mA | |
| Modo de sono | TBD | |
| Meio Ambiente | Faixa de operação | -40°C+85°C |
| Temperatura de armazenamento | -40°C+85°C | |
| Performance de choque de resistência | 2500 g | |
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | |
| MTBF | ≥ 98000 horas/tempo | |
| Resistência ao isolamento | ≥ 100M | |
| Resistência a choques | 100 g@11 ms,3 Direção axial (meio sinusoide) | |
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | |
★ Antenna de satélite Satélite de busca
★ Análise e cartografia da navegação marítima
★ Navegação integrada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Medidor de alcance a laser
★ Mapa para plotter
★ ROV navegação robótica subaquática
★ Instrumentos de medição oceanográficos
