Linha central Mems Rate Gyro do sensor 9 do ângulo de título do giroscópio
Característica
Azimute do ★ e saída horizontais do ângulo da atitude
Saída da taxa angular do tempo real do ★
Longa vida do ★ e estabilidade forte
Aceleração dianteira da linha central do ★
Projeto compacto e de pouco peso do ★
★ toda de circuito integrado
Fonte de alimentação do ★ DC9~36V
Peso leve do ★
Aplicação
O ★ automatizou a agricultura da precisão do ★ da maquinaria agrícola
Equipamento agrícola do ★ das ceifeira da combinação do ★
DESCRIÇÃO DO PRODUTO

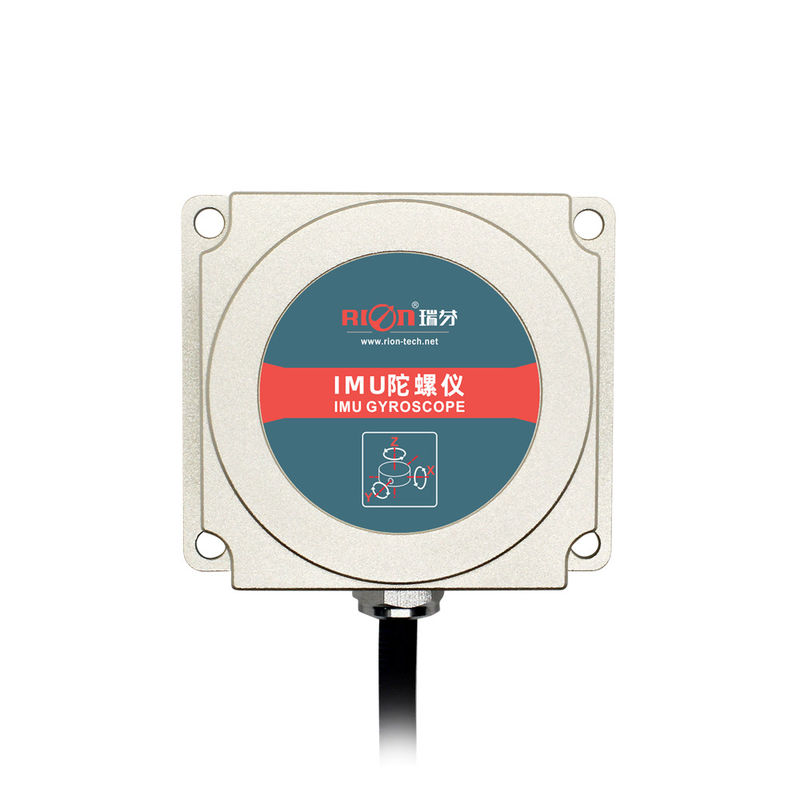

TL725D é um giroscópio IMU especializado na navegação para a condução automática do veículo agrícola. Com o giroscópio incorporado da três-linha central da industrial-categoria e o acelerômetro da três-linha central, TL725D pode ainda dados lisos da atitude da saída sob a condição de trabalho da vibração alta. Tornado com base na plataforma com inércia da medida de MEMS e no algoritmo dinâmico da atitude da taxa angular do giroscópio, do ele ângulo de inclinação dinâmico das saídas, ângulo horizontal do azimute, taxa angular da três-linha central, aceleração da três-linha central e para a frente dados axiais da aceleração do corpo no tempo real. igualmente pode feedback que conta a saída no tempo real pela saída integral da único-linha central da Z-linha central, permitindo as rodas dianteiras do veículo girou exatamente. O TL725D é aplicado especialmente para a maquinaria agrícola automática que apontam precisar e a operação eficiente. É um componente indispensável de uma maquinaria agrícola da nova geração.
ESPECIFICAÇÕES
| TL725D | PARÂMETROS | |
| atitude da Três-linha central | Azimute ±180°, rolo angle±180°, passo angle±90 | |
| Largura de banda | >100Hz | |
| Definição | 0.01° | |
| Não-linear | 0,1% do FS | |
| giroscópio da Três-linha central | Escala do giroscópio | 250°/s |
| Magnésio diagonal da instabilidade (Allan) | 4.5°/h | |
| Coeficiente m/s/sqrt da caminhada aleatória do ângulo (h) (Allan) | 0.25°/sqrt (h) | |
| Magnésio diagonal da estabilidade (média 10s) | 8.5°/h | |
| aceleração da Três-linha central | Escala | ±4g |
| Definição | 0.001g | |
| Precisão | 1mg | |
| Instability°/h diagonal (Allan) | 0.05mg | |
| Coeficiente m/s/sqrt da caminhada aleatória da velocidade (h) (Allan) | 0.015m/s/sqrt (h) | |
| Stability°/h diagonal (média 10s) | 0.15mg | |
| Tempo de partida | 500ms | |
| Tensão entrada | +9~36V | |
| Atual | 35mA (12V) | |
| Temp de trabalho. | -40 ~ +80℃ | |
| Temp do armazenamento. | -40 ~ +85℃ | |
| Vibração | 5g~10g | |
| Choque | 200g PK, 2ms, seno do ½ | |
| Vida ativa | 10 anos | |
| Frequência da saída | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Sinal de saída | RS232/RS485/(opcional) | |
| MTBF | Horas ≥50000/épocas | |
| Resistência de isolação | ≥100MΩ | |
| À prova de choque | 100g@11ms, sentido 3 axial (metade sinusoide) | |
| Antivibração | 10grms, 10~1000Hz | |
| Categoria da proteção | IP67 | |
| Cabo | Padrão fio do protetor do pino de 1 m 4 | |
| Peso | ≤160g (que inclui o cabo de 1 medidor) | |
